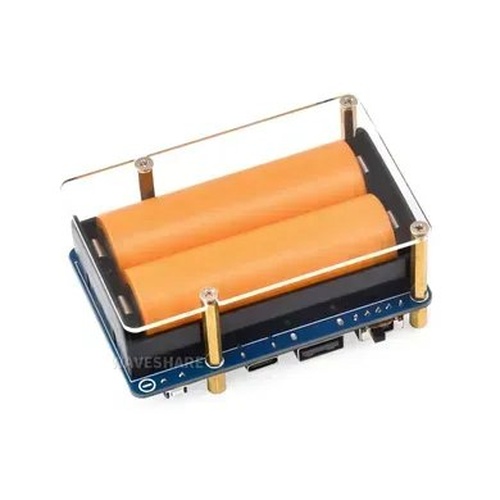

Плата розширення Raspberry Pi UPS HAT (25567) – це розширювальний модуль, який надає надійне живлення для вашого одноплатного комп'ютера Raspberry Pi. Цей модуль розроблений для підтримки встановлення акумулятора типу 21700 (акумулятор не входить до комплекту), що дозволяє забезпечити безперебійне живлення на 5В. Модуль також включає в себе Pogo Pins Connector для зручного підключення до плати Raspberry Pi.
Завдяки UPS HAT (D) ваш Raspberry Pi може працювати без перерви навіть при відключенні від мережі живлення, що робить його відмінним вибором для застосувань, де надійна робота і безперебійне живлення важливі. Цей модуль дозволяє забезпечити стабільну роботу вашого Raspberry Pi у різних сценаріях використання, таких як сервери, моніторингові системи, IoT проекти та багато інших.
Основні особливості:
- Оснащений роз’ємом Pogo Pins та сумісний із Raspberry Pi 3/3B+/4B тощо.
- Має вбудований чіп для заряджання літій-батареї з динамічним керуванням шляхом, що забезпечує більш стабільне живлення
- Має вбудовану мікросхему підвищувального перетворювача для стабільної вихідної напруги 5 В
- Підтримує зв'язок по шині I2C, моніторинг напруги, струму, потужності та залишкової ємності акумуляторів у режимі реального часу
- Має вбудований захист акумулятора: захист від перезаряду/розряду, захист від перевантаження по струму, захист від короткого замикання, більш безпечний і стабільний
- Вбудоване керування MCU, підтримує виявлення підключення живлення та завантаження Raspberry Pi
- Підтримує відображення рівня батареї в системі, завдяки чому легко перевірити залишок ємності батареї
- Має вбудовані світлодіодні індикатори для контролю стану роботи акумулятора
- Поставляється з онлайн-ресурсами розробки та посібником
Технічні характеристики
- ВИХІДНА НАПРУГА: 5В
- ШИНА КЕРУВАННЯ: I2C
- ПІДТРИМКА БАТАРЕЇ: Батарея 21700 Li × 2 (паралельно, НЕ входить в комплект)
- ПІДТРИМКА ЗАРЯДНОГО ПРИСТРОЮ: 5 В (порт Type-C)
- РОЗМІРИ: 56 × 85 мм
- РОЗМІР МОНТАЖНОГО ОТВОРУ: 3,0 мм
Безперебійне живлення
Він здатний одночасно заряджати батареї та забезпечувати вихідну потужність від зовнішнього джерела живлення
Автоматично перемикається на вихід від батарей, якщо зовнішнє джерело живлення недоступне, підтримує роботу системи без проблем
Динамічне управління живленням
При підключенні до зовнішнього джерела живлення система живиться і акумулятор заряджатиметься одночасно, а акумулятор буде від’єднано після повного заряджання, щоб уникнути пошкодження терміну служби акумулятора через часте заряджання та розряджання
Коли зовнішнього джерела живлення недостатньо, батарея забезпечить вихідну потужність разом із зовнішнім джерелом живлення одночасно для забезпечення нормальної роботи системи
Коли підключено зовнішнє джерело живлення, система продовжуватиме працювати в нормальному режимі, навіть якщо батарея вийде з ладу або її виймуть. І автоматично перемикається на вихід від батарей, якщо зовнішнє джерело живлення недоступне, забезпечує роботу системи без проблем
Підтримує літій-батареї великої ємності 21700, забезпечує довший термін служби батареї
Вбудовані попереджувальні індикатори, які легко перевірити, чи правильно підключено акумулятор
Роз'єм Pogo Pins забезпечує з'єднання для надання живлення Raspberry Pi без використання будь-яких ресурсів GPIO,
Сумісний із Raspberry Pi 3 / 3B+ / 4B тощо.
Моніторинг у реальному часі напруги, струму, потужності та залишкової ємності акумуляторів через I2C
Коли напруга падає занадто низько, можна правильно зберегти файли, а потім вимкнути систему за допомогою програмного забезпечення, щоб уникнути будь-якої втрати даних
Увага: Raspberry Pi і Fan HAT до комплекту поставки НЕ включені.
Підтримує відображення рівня заряду батареї, завдяки чому легко перевіряти стан батареї в реальному часі та автоматично вимикати, коли рівень заряду батареї низький. Вбудований чіп MCU для визначення підключення живлення та автоматичного перезавантаження Raspberry Pi
Вбудовані USB-інтерфейси
Підтримує інтерфейс USB Type-C для заряджання та інтерфейс USB Type-A для вихідної потужності 5 В, що зручно для живлення інших плат
Габаритні розміри: 85мм х 56мм
WIKI:
Комплект поставки:
- UPS HAT (D) x1
- Акрилова захисна панель x1
- Пакет гвинтів х1 шт
Батареї 21700 НЕ входять в комплект
Вага: 0,069кг
