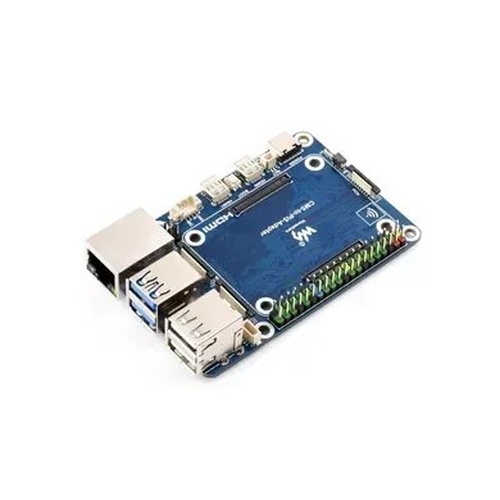

Плата розширення CM5-to-Pi5-Adapter — адаптер-плата для Raspberry Pi Compute Module 5, що перетворює його на функціональний аналог Raspberry Pi 5 із підтримкою повноцінних портів, аудіо та PCIe.
КОД ВИРОБНИКА: 32049
Основні особливості:
- Сумісність із усіма варіантами Compute Module 5 через стандартний CM5-роз’єм.
- Два порти USB 3.2 Gen1 + два порти USB 2.0 на платі.
- Підтримка двох відеовиходів HDMI з роздільною здатністю до 4K.
- Два інтерфейси MIPI (DSI / CSI) через FPC-конектори (4-lane).
- Вбудований аудіо-декодер із аудіо-роз’ємом для підключення навушників / мікрофона.
- Слот TF для варіантів CM5 Lite без eMMC.
- 16-контактний PCIe роз’єм (Gen2 / Gen3) для розширень.
- Порт Ethernet RJ45 з гігабітною швидкістю.
- Роз’єм живлення 5V 5A, а також Fan Header, BOOT-кнопка, вибір VREF (3.3V / 1.8V).
Технічні характеристики:
- Сумісний CM5 socket для усіх варіантів CM5
- USB: 2× USB 3.2 Gen1, 2× USB 2.0
- HDMI: 2 порти, підтримка 4K відео
- MIPI інтерфейси: 2× 4-lane FPC для DSI / CSI
- Ethernet: RJ45 10/100/1000 Mbps
- PCIe: 16-контактний роз’єм Gen2 / Gen3 x1
- Слот TF-карти для CM5 Lite варіантів
- Живлення: DC 5V / 5A
- Роз’єми: Fan Header (4-pin PWM), BOOT-кнопка, STAT LED
- Вибір логічного рівня IO-VREF: 3.3V або 1.8V
Огляд інтерфейсів:
|
|
Габаритні розміри: 85 мм × 56 мм
Wiki:
Вага: 0.052 кг
Комплект поставки:
- CM5-to-Pi5-Adapter - 1 шт.
- Audio-Adapter - 1 шт.
- MX1.25 4PIN dual-plug cable ~200mm - 1 шт.
- Набір гвинтів - 1 шт.
