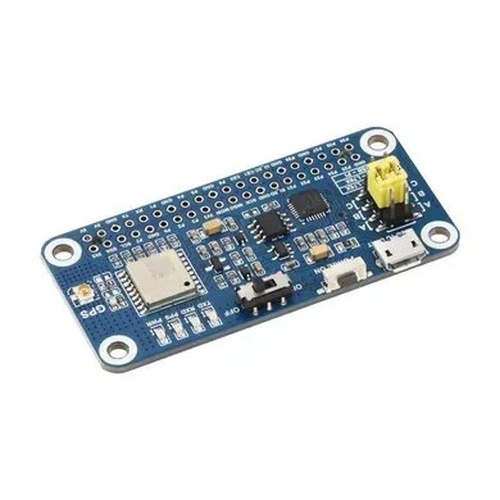

Плата розширення L76K GPS HAT — GNSS-розширення у формфакторі HAT для Raspberry Pi, яке підтримує кілька супутникових систем (GPS, GLONASS, BeiDou, QZSS), має вихід PPS, батарейку для збереження епіфермісної інформації та низький шум прийому.
КОД ВИРОБНИКА: 31932
Основні особливості:
- Підтримка Multi-GNSS: GPS, GLONASS, BeiDou (BDS) та QZSS.
- Вбудований підсилювач низького шуму (LNA) та SAW-фільтр для покращення прийому сигналу.
- Функція A-GNSS для пришвидшеного запуску супутників.
- Вихід PPS (Pulse Per Second) для синхронізації часу.
- Вбудована батарейка ML1220 для збереження даних епіфермісної інформації і швидкого старту при повторному запуску.
- Інтерфейс UART (від 4800 до 115200 бод, за замовчуванням 9600).
- Чотири LED індикатори (RXD, TXD, PPS, PWR) для моніторингу стану модуля.
- Додатковий USB-to-UART конвертер CP2102 для прямого підключення до ПК.
- Сумісний з Raspberry Pi / Jetson.
Технічні характеристики:
- Каналів прийому: 32 відстеження / 72 захоплення
- Чутливість: • Автозахоплення: –148 dBm • Повторне захоплення: –160 dBm • Відстеження: –162 dBm
- Час до першого фіксу (TTFF): • Cold start: 30 с (автономно), 5.5 с з A-GNSS • Warm start: 2 с • Hot start: 2 с
- Точність позиціонування: < 2.0 м CEP
- Частота оновлення GNSS даних: 1 Hz за замовчуванням, до 5 Hz максимум
- Живлення: 5 В (по HAT-рядку Raspberry Pi)
- Споживання струму: < 55 мА
- Протоколи: NMEA 0183, власний CASIC протокол
- Температурний діапазон: –40 °C … +85 °C
Розпіновка:
Огляд інтерфейсів:
|
|
Габаритні розміри: 65.00 мм × 30.50 мм
Wiki:
Вага: 0.165 кг
Комплект поставки:
- L76K GPS HAT
- GPS-антена - 1 шт.
- 2×20-контактний роз'єм - 1 шт.
- Кабель USB типу A до Micro-B - 1 шт.
- Набір гвинтів - 1 шт.
