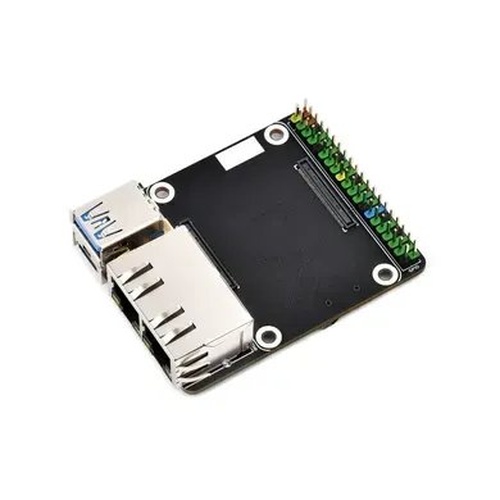

Несуча плата Raspberry Pi Compute Module 5 DUAL-ETH-MINI

Несуча плата Raspberry Pi Compute Module 5 DUAL-ETH-MINI - це мініатюрна несуча плата для Raspberry Pi Compute Module 5.  Вона оснащена 1 портом USB3.2 Gen1, двума портами Gigabit Ethernet RJ45 та портом Type-C для живлення та прошивки.

Основні особливості:

• Наявний роз'єм TYPE-C можна використовувати як інтерфейс USB SLAVE для запису зображень.
• Вбудований 1 порт USB 3.2 Gen1 за замовчуванням.
• Вбудовані 2 порта Gigabit Ethernet RJ45.
• Вбудована кнопка BOOT, ви можете натиснути кнопку BOOT перед увімкненням і підключитися до комп'ютера через Type-C, щоб пристрій перейшов у режим прошивання.
• Порт USB має максимальний вихідний струм 2А.

УВАГА! Не підключайте інші пристрої під час використання Type C для прошивання. Недостатнє живлення для прошивання призведе до того, що пристрій не буде розпізнано. Не підключайте та не відключайте інші пристрої, окрім USB та мережевого порту, коли пристрій увімкнено.

Технічні характеристики:

• Роз'єм CM5: підходить для всіх варіантів Compute Module 5.
• Мережа: 2 порта Gigabit Ethernet RJ45.
• Роз'єм: Raspberry Pi 40PIN GPIO.
• Порт USB: USB 3.2 Gen1 Type-A × 1.
• Роз'єм для вентилятора: 5V, 4-wire SH1.0 роз'єм.
• Живлення: 5V, Type-C interface.

Огляд інтерфейсів плати:

1. 40PIN GPIO-роз'єм для підключення різного роду HAT.
2. Роз'єм CM5 підходить для всіх варіантів Compute Module 5.
3. Кнопка PSW.
4. Кнопка BOOT.
5. Порт для батареї RTC.
6. Порт FAN для підключення вентилятора охолодження, дозволяє регулювати та вимірювати швидкість обертання.
7. Порти RJ45 Gigabit Ethernet сумісні з 10/100/1000Mb/s:
   1. ETHERNET 0: оригінальний мережевий порт CM5.
   2. ETHERNET 1: розширений мережевий порт PCIe.
8. Порт USB3.2 Gen1 Type-A.
9. Порт Type-C - 5В живлення, або використовується для програмування eMMC.
10. Слот для TF-карти.
11. RTL8111H - Gigabit NIC chip
12. SYSTEM switch:
    1. EEPROM_WP: захист EEPROM від перезапису
    2. WiFi_DIS: WiFi вимкнено, лише для версій CM5 з бездротовим зв'язком
    3. BT_DIS: Bluetooth вимкнено, тільки для версій CM5 з бездротовим зв'язком
13. Індикатори:
    1. Червоне світло: стан живлення Raspberry Pi
    2. Зелене світло: робочий стан Raspberry Pi

Габаритні розміри: 55мм х 68 мм

Wiki:

Комплект поставки:

CM5-DUAL-ETH-MINI - 1 шт.
