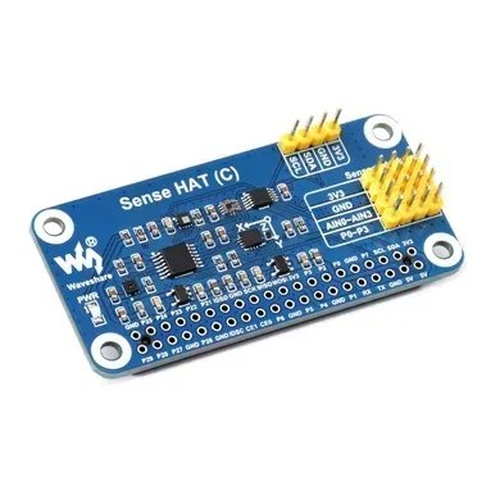

Плата розширення Raspberry Pi Sense HAT (C) (23229)

Плата розширення Raspberry Pi Sense HAT (C) (23229) є додатковим пристроєм для Raspberry Pi, який містить в собі різноманітні сенсори, які дозволяють збирати інформацію про навколишнє середовище. Цей пристрій оснащений датчиками температури, вологості, тиску, а також акселерометром, магнітометром та гіроскопом.

Sense HAT (С) також має можливість підключення всіх цих зовнішніх сенсорів через роз'єм 40-пінового GPIO на Raspberry Pi, що робить його дуже гнучким і пристосованим до використання в різних проектах.

Даний пристрій може бути корисним для створення різноманітних проектів, пов'язаних з збором даних про навколишнє середовище, таких як метеостанції, вимірювання якості повітря або моніторинг стану рослин. Крім того, Sense HAT може бути використаний для вивчення основ програмування та інженерії в різних навчальних закладах.

Основні особливості:

• Має стандартний роз’єм розширення Raspberry Pi 40PIN GPIO та підтримує плати серії Raspberry Pi
• Має вбудований QMI8658C+AK09918 (3-осьовий акселерометр, 3-осьовий гіроскоп і 3-осьовий магнітометр), що визначає рух, орієнтацію та магнітне поле.
• Має вбудований цифровий датчик температури та вологості SHTC3, що дозволяє контролювати навколишнє середовище
• Має вбудований датчик барометричного тиску LPS22HB, що дозволяє контролювати навколишнє середовище
• Має вбудований датчик кольору TCS34725, що визначає колір розташованих поблизу предметів
• Має вбудований SGM58031, 4-канальний 16-розрядний прецизійний АЦП, розширення AD для підтримки більшої кількості зовнішніх датчиків
• Приносить контрольні контакти I2C для підключення інших хост-плат, таких як STM32
• Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/STM32)

Технічні характеристики:

QMI8658C ДАТЧИК РУХУ (3-ОСЬОВИЙ АКСЕЛЕРОМЕТР ТА 3-ОСЬОВИЙ ГІРОСКОП)

• Адреса I2C: 0x6B
• Роздільна здатність акселерометра: 16 біт
• Діапазон вимірювання акселерометра (настроюється): ±2, ±4, ±8, ±16 (g)
• Роздільна здатність гіроскопа: 16 біт
• Вимірювання гіроскопом
• Діапазон (настроюється): ±16, ±32, ±64, ±128, ±256, ±512, ±1024, ±2048 (°/с)

AK09918: 3-ОСЬОВИЙ МАГНІТОМЕТР

• Адреса I2C: 0x0C
• Роздільна здатність: 16 біт
• Діапазон вимірювання (настроюється): ±4912 мкТл

ЦИФРОВИЙ ДАТЧИК ТЕМПЕРАТУРИ ТА ВОЛОГОСТІ SHTC3

• Адреса I2C: 0x70
• Діапазон температур: -30 ~ 100°C (точність ±0,2°C)
• Діапазон вологості: 0% ~ 100% RH (точність ±2% RH)

LPS22HB ДАТЧИК БАРОМЕТРИЧНОГО ТИСКУ

• Адреса I2C: 0x5C
• Діапазон вимірювання: 260 ~ 1260 гПа
• Точність (звичайна температура): ±0,025 гПа
• Швидкість: 1 Гц - 75 Гц

АЦП SGM58031

• Адреса I2C: 0x48
• Канали: 4
• Точність: 16 біт

TCS34087 ДАТЧИК КОЛЬОРУ

• Адреса I2C: 0x29
• Коефіцієнт посилення: 0,5 ×, 1 ×, 2 ×, 4 ×, 8 ×, 16 ×, 32 ×, 64 ×, 256 ×, 512 ×, 1024 ×, 2048 ×

Стандартний роз’єм Raspberry Pi 40PIN GPIO: налаштований для плати серії Raspberry Pi

Елементи плати та інтерфейси:

1. Роз'єм Raspberry Pi GPIO для підключення до Raspberry Pi
2. Інтерфейс датчика для зовнішніх датчиків
3. Розширення I2C для підключення до хост-плат, таких як STM32
4. AK09918 - 3-осьовий магнітометр
5. QMI8658C - 6-осьовий датчик руху
6. SHTC3 - Датчик температури та вологості
7. LPS22HB - Датчик барометричного тиску
8. TCS34725 - Датчик кольору
9. SGM58031 - 16-розрядний АЦП
10. LSF0204PWR - 4-канальний транслятор рівня напруги
11. RT9193-33 - лінійний регулятор 3,3 В
12. RT9193-18 - лінійний регулятор 1,8В

Розпіновка:

Габаритні розміри:  65мм х 30,5мм

WIKI:

Комплект поставки:

1. Sense HAT (C) x1
2. 2x20PIN гніздо x1
3. Пакет гвинтів х1 шт

Вага: 0,01 кг
