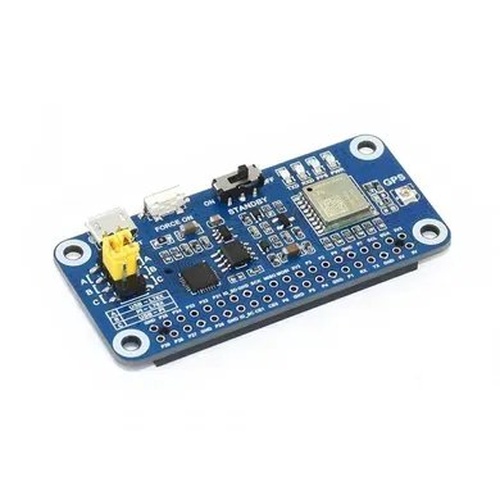

L76X Multi-GNSS HAT for Raspberry Pi, Supports GPS, BDS, QZSS - це плата розширення Raspberry Pi GNSS HAT, яка підтримує системи Multi-GNSS: GPS, BDS і QZSS, з такими перевагами, як швидке позиціонування, висока точність, низьке енергоспоживання і т.п.
Дана плата є найпростішим способом включити функцію глобального позиціонування для вашого Raspberry Pi.
L76X Multi-GNSS HAT застосовується для відстеження транспортних засобів, відстеження активів, в системах безпеки, промислових КПК, ГІС-додатках.
Особливості
- Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
- Підтримує мульти-GNSS системи: GPS, BDS і QZSS
- EASY ™, технологія самоперевірки, допомагає швидко позиціонувати
- AlwaysLocate ™, інтелектуальний контролер періодичного режиму для енергозбереження
- Підтримує DGPS, SBAS (WAAS / EGNOS / MSAS / GAGAN)
- Швидкість передачі даних UART 4800 ~ 115200 біт / с (9600 біт / с за замовчуванням)
- Бортовий утримувач батареї, підтримує акумулятор ML1220, для збереження ефемеридної інформації і гарячих запусків
- 4 світлодіода для індикації робочого стану модуля
- Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / Jetson Nano / Arduino / STM32)
Технічні характеристики GNSS
смуга: GPS L1 (1575,42 МГц), BD2 B1 (1561,098 МГц)
Канали: 33 трекінгу ч, 99 збору ч, 210 прн ч
Код C / A
SBA: WAAS, EGNOS, MSAS, GAGAN
Точність горизонтального положення:
Автономний: <2.5mCEP
Час до першого виправлення @ -130 дБм (EASY ™ включено):
Холодні пуски: <15 с
Теплі старти: <5 с
Гарячі старти: <1 с
чутливість:
Придбання: -148 дБм
Відстеження: -163 дБм
Повторне набуття: -160 дБм
Динамічна продуктивність:
Висота (макс): 18000 м
Швидкість (макс): 515 м / с
Прискорення (макс): 4G
Основні характеристики
Інтерфейс зв'язку: UART
Швидкість передачі 4800 ~ 115200 біт / с (9600 біт / с за замовчуванням)
Частота оновлення: 1 Гц (за замовчуванням), 10 Гц (максимум)
Протоколи: NMEA 0183, PMTK
Напруга живлення: 5 В / 3,3 В
Робочий струм: 13 мА
Робоча температура: -40 85 ~ 85 ℃
Розміри: 65 мм х 30,5 мм
елементи:
- Модуль L76B
- CP2102: конвертер USB TO UART
- CAT24C32: EEPROM
- RT9193-33: управління живленням
- Кнопка включення режиму резервного копіювання
- резервний вимикач
- індикатори:
RXD / TXD: індикатор UART RX / TX
PPS: індикатор стану GPS
PWR: індикатор живлення - Роз'єм Raspberry Pi GPIO: для з'єднання з Raspberry Pi
- USB TO UART порт
- GNSS антенний роз'єм
- Тримач батареї: підтримує акумулятор ML1220, для збереження ефемеридної інформації і швидкого запуску
- UART вибір перемичок
A: управління L76B через USB TO UART
B: управління L76B через Raspberry Pi
C: отримати доступ до Raspberry Pi через USB TO UART
Габаритні розміри:
Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.
У комплект поставки входить:
- L76X GPS HAT - 1 шт.
- GPS Зовнішня антена (B) x1 - 1 шт.
- USB type A plug to micro кабель - 1 шт.
- Набір кріплення - 1 шт.
- 2x20PIN адаптер - 1 шт.
1. 2. 3. 4. 5.
Увага! Raspberry Pi в комплект поставки не входить.
вага: 0.129 кг
