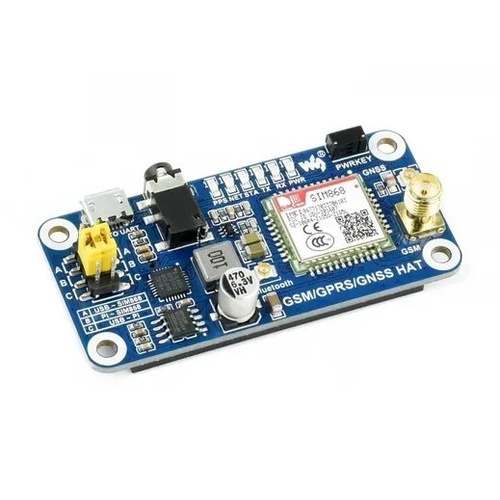

Плата розширення Raspberry Pi GSM/GPRS/GNSS HAT – це розширювальний модуль, який додає до можливостей Raspberry Pi можливість використання бездротових технологій, таких як GSM, GPRS, GNSS (навігаційна система) та Bluetooth.
Ця плата HAT (Hardware Attached on Top) розроблена для забезпечення легкої інтеграції бездротових функцій в проекти, що використовують Raspberry Pi. Модуль працює з різними генераціями мобільних мереж, дозволяючи взаємодіяти з Інтернетом, відправляти SMS-повідомлення, а також використовувати геолокацію за допомогою GNSS.
Bluetooth підтримує можливості бездротового з'єднання та обміну даними між Raspberry Pi та іншими пристроями.
GSM/GPRS/GNSS HAT є відмінним рішенням для проектів Інтернету речей (IoT), навігації, віддаленого моніторингу чи комунікації за допомогою Raspberry Pi. Він відкриває нові можливості для бездротового зв'язку та взаємодії, розширюючи функціонал вашого мікрокомп'ютера Raspberry Pi.
Основні особливості:
- Має стандартний роз’єм розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
- Підтримує SMS, телефонний дзвінок, GPRS, DTMF, HTTP, FTP, MMS, електронну пошту тощо.
- Підтримка GPS, COMPASS, Glonass, позиціонування базової станції LBS, універсальне позиціонування
- Bluetooth 3.0, підтримує передачу даних через Bluetooth
- Має вбудований перетворювач USB в UART CP2102 для налагодження UART
- Має 6 світлодіодів для індикації робочого стану модуля
- Має слот для SIM-карти 1,8 В/3 В
- Вбудована RTC з тримачем резервної батареї
- Має автоматичне визначення швидкості (1200 біт/с ~ 115 200 біт/с)
- Керування здійснюється за допомогою AT-команд (3GPP TS 27.007, 27.005 і SIMCOM, покращені AT-команди)
- Підтримує інструментарій SIM-додатків: GSM 11.14 Release 99
- Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/Arduino/STM32)
Технічні характеристики:
GSM/GPRS
Діапазон:
- GSM 850/EGSM 900/DCS 1800/PCS 1900 МГц
- Автоматичний пошук у чотирьох діапазонах
- Сумісність з GSM фаза 2/2+
Потужність випромінювання:
- Клас 4 (2 Вт @ GSM 850/EGSM 900 МГц)
- Клас 1 (1 Вт при DCS 1800/PCS 1900 МГц)
Підключення GPRS:
- GPRS багатослотовий клас 12 (за замовчуванням)
- GPRS багатослотний клас 1~12 (налаштовується)
Функція даних GPRS:
- Швидкість низхідного каналу: макс. 85,6 Кбіт/с
- Швидкість вихідного каналу: макс. 85,6 Кбіт/с
- Схеми кодування: CS-1\CS-2\CS-3\CS-4
- Підтримує PAP (Password Authentication Protocol) для підключення PPP
- Підтримує PBCCH
- Підтримує USSD
SMS:
- Підтримує: режим MT/MO/CB/Text/PDU
- Зберігання SMS: SIM-карта
Аудіо:
- Режим кодування/декодування голосу: Half Rate\Full Rate\Enhanced Full Rate\Adaptive muti rate
- Підтримує придушення луни
- Підтримує шумозаглушення
GNSS
Тип ресивера:
- 33 канали відстеження
- 99 каналів збору
- GPS L1 C/A код
Чутливість:
- Відстеження: -165 дБм
- Холодний запуск: -148 дБм
Час до першого виправлення
- Холодний запуск: 28 с (тип.)
- Гарячий запуск: < 1 с
- Теплі старти: 26 с
Точність:
- Горизонтальне положення: <2,5 м CEP
Bluetooth
- Інтегрує AT-команди
- Відповідає специфікації Bluetooth 3.0 + EDR
- Підтримує SPP, OPP, HFP/HSP тощо.
Робоча напруга: 5В
Робоча температура: -40°C ~ 85°C
Температура зберігання: -45°C ~ 90°C
Елементи плати:
- Модуль SIM868
- ZMM5V1: діод-регулятор
- SMF05C: діод TVS
- CP2102: конвертер USB в UART
- MP1482: мікросхема живлення
- NDC7002N: транслятор рівня напруги
- Індикатор стану GPS
- Індикатор NET:
- швидко блимає під час запуску модуля
- повільно блимає після успішної реєстрації GSM
- Індикатор робочого стану модуля STA
- Індикатор SIM868 UART Tx/Rx
- Індикатор потужності
- Кнопка керування SIM868: натисніть кнопку та утримуйте протягом 1 секунди, щоб запустити/вимкнути SIM868
- Роз'єм Raspberry Pi GPIO
- Слот для SIM-карти
- Інтерфейс USB TO UART
- 3,5 мм роз'єм для навушників/мікрофона
- Роз'єм GNSS антени
- Роз'єм для антени Bluetooth
- Роз'єм GSM антени
- Тримач батареї CR1220: для резервної батареї RTC
- Перемикач вибору UART
- A: керування SIM868 через USB TO UART
- B: керування SIM868 через Raspberry Pi
- C: доступ до Raspberry Pi через USB TO UART
Габаритні розміри: 30,4 мм х 65 мм
Wiki :
Вага: 0.144 кг
Комплект поставки:
- Плата GSM/GPRS/GNSS HAT x1
- GSM антена x1
- Зовнішня антена GPS (B) x1
- Bluetooth антена x1
- Кабель USB типу A з мікророз’ємом x1
- Упаковка гвинтів RPi (2шт.) x1
