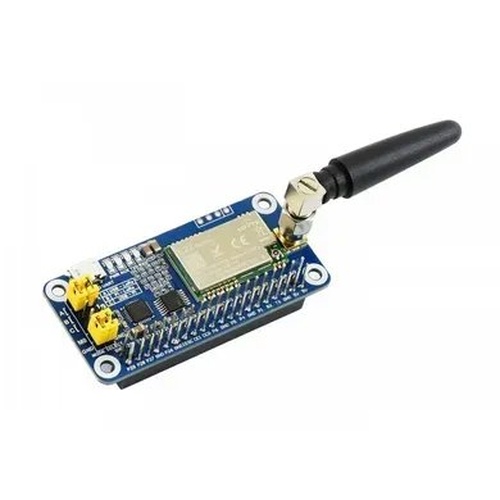

SX1262 LoRa HAT for Raspberry Pi, Spread Spectrum Modulation, 868MHz Frequency Band - це плата розширення Raspberry Pi LoRa (HAT) на базі SX1262, що покриває смугу частот 868 МГц. Це дозволяє передавати дані до 5 км через послідовний порт.
Завдяки використанню технології модуляції з розширеним спектром LoRa нового покоління, дальність зв'язку модуля досягає 5 км, а також підтримується автоматичне повторення для більш тривалої передачі. Інші функції включають Wake on Radio, бездротову конфігурацію, визначення несучої, ключ зв'язку і так далі.
У порівнянні зі звичайними модулями LoRa, SX1262 LoRa HAT забезпечує велику дальність зв'язку, більш високу швидкість, низьке споживання, кращу безпеку і захист від перешкод. Він підходить для різних додатків, таких як промисловий контроль, розумний будинок, збір даних і т. Д.
Особливості
- Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
- Вбудований перетворювач USB TO UART CP2102 для послідовного налагодження
- Інтерфейс управління UART, для підключення хост-плат, таких як Arduino / STM32
- 4 світлодіодних індикатора, легко перевірити стан модуля
- Технологія модуляції з розширеним спектром LoRa, до 81 доступного каналу сигналу, велика дальність зв'язку, підвищена стійкість до перешкод
- Автоматичне багаторівневе повторення, підходить для наддалекої зв'язку, дозволяє використовувати кілька мереж в одному регіоні
- Функції низького енергоспоживання, такі як глибокий сон і пробудження по радіо, ідеально підходять для додатків з живленням від батареї
- Настроюваний ключ зв'язку, який не буде отриманий, значно підвищує безпеку призначених для користувача даних
- Підтримує LBT, відстежуючи шум каналу сигналу перед передачею, значно покращує коефіцієнт успішності в екстремальних умовах
- Підтримка інтенсивності сигналу RSSI, для оцінки якості сигналу, налаштування мережі
- Підтримує налаштування параметрів бездротової мережі, відправляючи пакет бездротової команди / даних, віддалено налаштовуючи або отримуючи параметр модуля
- Підтримує передачу з фіксованою точкою, широкомовну передачу, моніторинг каналу сигналу
- Поставляється з ресурсами для розробки і керівництвом (приклади для Raspberry Pi / STM32)
елементи:
- Модуль SX1262 LoRa
- 74HC125V: перетворювач рівня напруги
- CP2102: конвертер USB TO UART
- Роз'єм Raspberry Pi GPIO: для з'єднання з Raspberry Pi
- USB TO UART порт
- Заголовок UART: для підключення хост-плат, таких як STM32 / Arduino
- SMA антенний роз'єм
- Роз'єм антени IPEX
- індикатори:
RXD / TXD: індикатор UART RX / TX
AUX: допоміжний індикатор
PWR: індикатор живлення - UART вибір перемичок
A: управління модулем LoRa через USB TO UART
B: управління модулем LoRa через Raspberry Pi
C: отримання доступу до Raspberry Pi через USB TO UART - Перемички вибору режиму LoRa
замкне. M0, замкне. M1: режим передачі
замкне. M0, розімкніть. M1: режим конфігурації
розімкніть. M0, замкне. M1: режим WOR
розімкніть. M0, розімкніть. M1: режим глибокого сну
Габаритні розміри:
Інформація для розробників: демонстраційні коди, схеми, таблиці даних і т. Д.
У комплект поставки входить:
- SX1262 868M LoRa HAT - 1 шт.
- 868MHz antenna x1 - 1 шт.
- USB type A plug to micro кабель - 1 шт.
- Набір кріплення - 1 шт.
вага: 0.069 кг
Керівництво з вибору моделі:
| RF модуль | SX1268 | SX1262 | ||
| Частотний діапазон | 410.125 ~ 493.125MHz | 850.125 ~ 930.125MHz | ||
| Антена | 470MHz антена (2dBi) | 433MHz антена (2dBi) | 868MHz антена (2dBi) | 915MHz антена (2dBi) |
| швидкість радіоканалу | 0.3kbps ~ 62.5kbps (програмовано) | |||
| потужність передачі | 22.0dBm (10/13/17/22dBm програмовано) | |||
| чутливість | -147dBm (при 2.4kbps) | |||
| енергоспоживання | струм передачі: 110mA струм прийому: 11mA Струм в режимі сну: 2uA (при відключенні ПО) | Струм передачі: 133mA Струм прийому: 11mA Струм в режимі сну: 2uA (при відключенні ПО) | ||
| інтерфейс зв'язку | UART (TTL рівень) | |||
| Швидкість передачі | 1200bps ~ 115200bps (9600bps за замовчуванням) | |||
| Packet length | 240 Byte (32/64/128/240 Byte програмовано) | |||
| кеш | 1000 Byte | |||
| досвідчена дальність зв'язку | 5км (стан: висота над рівнем моря 2,5 м, посилення антени 5 дБі, швидкість радіозв'язку 2,4 кбіт / с) | |||
| живлення | 5В | |||
| Робоча напруга | 3.3В/5В | |||
| робоча температура | -40~85℃ | |||
| застосування | розумний будинок, промислові датчики, автоматизація будівель, інтелектуальні лічильники та інші додатки IoT | |||
| регіони застосування | Китай | Європа, Азія, Африка | Америка, Океанія, Азія | |
| Примітка: уточніть, перш ніж замовляти у менеджера підтримувані в вашому регіоні діапазони LoRa. | ||||
