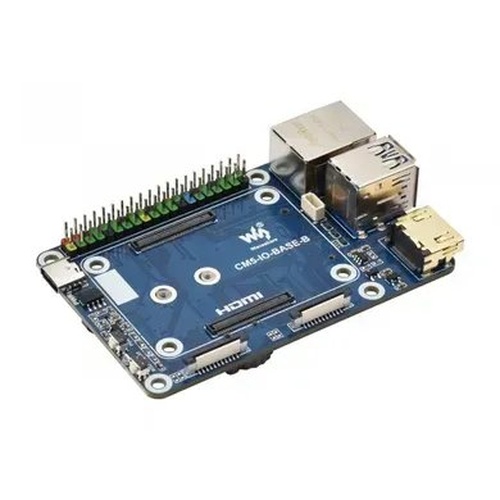

Несуча плата CM5-IO-BASE-B, Onboard EEPROM And Encryption Chip - це функціональна базова плата, розроблена для повної сумісності з Raspberry Pi Compute Module 5. Вона має потужні функції, інтегровані в компактний дизайн, оснащена двома портами USB 3.2 Gen 1 та двома портами USB 2.0 на борту, що робить її зручною для користувачів. Плата забезпечує легке підключення до зовнішніх пристроїв і розширює можливості модуля завдяки вбудованому EEPROM. Дана несуча плата являє собою розумну та функціональну основу для вашого Compute Module 5, яка відкриває нові можливості для розробників і системних інтеграторів.
УВАГА! Цей варіант товару йде в комплектації лише з несучою платою! Варіант з корпусом та блоком живлення -
Основні особливості:
- Наявний роз'єм TYPE-C можна використовувати як інтерфейс USB SLAVE для запису зображень.
- Вбудовані 2 порти USB 3.2 Gen1 за замовчуванням.
- Підтримка 4 екранів для відображення різного контенту, додано драйвер MIPI DSI. Незалежно від того, чи підключено екран, система за замовчуванням підключиться, екран відображатиметься в режимі розділеного екрана (залежно від версії системи).
- Вбудована кнопка BOOT дозоляє перейти у режим прошивки при натисканні перед увімкненням комп'ютера.
- Порти USB мають загальну максимальну вихідну потужність 2 А.
Технічні характерстики:
- Роз'єм CM5: підходить для всіх варіантів Compute Module 5.
- Мережа: роз'єм Gigabit Ethernet RJ45.
- Роз'єм: роз'єм M.2 M KEY (2230 / 2242) / Raspberry Pi 40PIN GPIO.
- USB: USB 3.2 Gen1 Type-A × 2, USB 2.0 × 2 (6PIN 1 мм роз'єм FFC).
- MIPI: 4-канальний інтерфейс MIPI × 2 (22-контактний 0,5 мм роз'єм FFC).
- Відео: порт HDMI × 2 (включаючи один порт через роз'єм FFC), підтримує два виходи 4K.
- Накопичувач: слот для карт пам'яті TF для варіантів обчислювального модуля 5 Lite (без eMMC).
- Роз'єм для вентилятора: 5V, 4PIN JST-SH PWM роз'єм.
- Інше: вбудована EEPROM та мікросхема шифрування.
- Живлення: DC 5V 5A.
Доступ до USB-HDMI-адаптера. Підключення CM5-IO-BASE-B за допомогою USB-HDMI-адаптера
Вбудована EEPROM та мікросхема шифрування. Забезпечує швидку та безпечну симетричну автентифікацію.
Огляд інтерфейсів плати:
Габаритні розміри: 85мм х 56мм
Wiki:
Комплект поставки:
- CM5-IO-BASE-B - 1 шт.
- Набір гвинтів - 1 шт.
- Гвинт для кріплення SSD - 1 шт.
