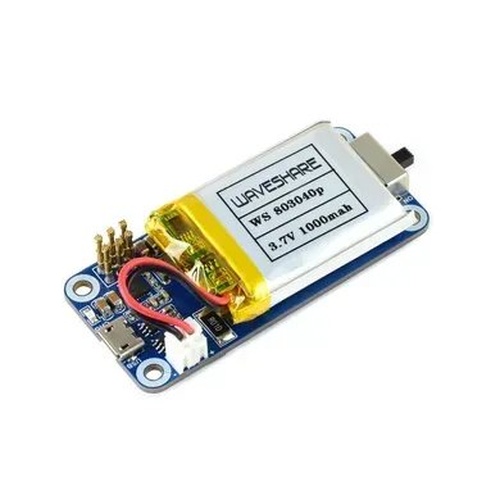

Плата розширення Raspberry Pi Zero UPS HAT (19739) розроблена для забезпечення безперебійного живлення мікрокомп'ютера Raspberry Pi Zero при відключенні кабелю USB. Вона автоматично переводить живлення мікрокомп'ютера на акумуляторну батарею, так що пристрій не помічає відключення від живлення через адаптер або USB інтерфейс.
Дана плата сконструйована спеціально для використання з Raspberry Pi серії Zero (W, WH). Підпружинений роз'єм 6-пін Pogo забезпечує надійний контакт з майданчиками для живоення на мікрокомп'ютері, при цьому всі піни GPIO-роз'єму залишаються вільними для використання в інших схемах.
У плату вбудована функція моніторингу стану акумулятора, що відображає напругу (V), струм (A), потужність (W) і залишок заряду батареї (в%) в реальному часі (через I2C), що дозволяє планувати витрату заряду і заздалегідь відключити мікрокомп'ютер за відсутності можливості включити в мережу для підзарядки. Негативне значення струму (Current) відповідає режиму розряду батареї
Основні характеристики:
- Вбудовані пружинні штирі для підключення до плат серії Raspberry Pi Zero
- Чіп перезарядки акумулятора Li-po, з динамічним управлінням кривої заряду
- Мікросхема підвищення напруги, що забезпечує регульовану вихідну потужність при 5 В
- Зв'язок по шині I2C, моніторинг напруги, струму, потужності і ємності акумулятора в режимі реального часу
- Ланцюги захисту декількох батарей: захист від заряду / розряду, захист від перевантаження по струму і захист від короткого замикання
- Індикатор зарядки для контролю робочого стану акумулятора
- Поставляється з ресурсами для розробки і керівництвом
Технічні характеристики:
| Выхідна напруга | 5V | Заряд | 5V |
|---|---|---|---|
| Шина керування | I2C | Батарея | 803040 Li-po battery 1000mAh 3.7V |
| Діаметр отворів для кріплення | 3.0mm | Габаритні розміри | 65 × 30mm |
Елементи плати:
-
ETA6003: управління зарядкою
-
TPS61088: мікросхема підвищення напруги
-
INA219: монітор напруги / струму
-
S8261: мікросхема захисту Li-po батареї
-
FS8205: Li-po захист акумулятора MOS
-
Контакти Pogo: для підключення до Raspberry Pi Zero
-
Порт подзарядки USB: вхід зарядного пристрою 5 В
-
Роз'єм акумулятора: для підключення літій-полімерної батареї 803040
-
Індикатор живлення
-
Індикатор зарядки
Призначення контактів:
Габаритні розміри: 30мм х 65мм
Інформація для розробників:
До комплекту поставки включено:
- Плата UPS HAT (C) x1
- 1000mAh Li-po батарея x1
- Набір кріплення x1
1. 2. 3.
Вага: 0,041кг
