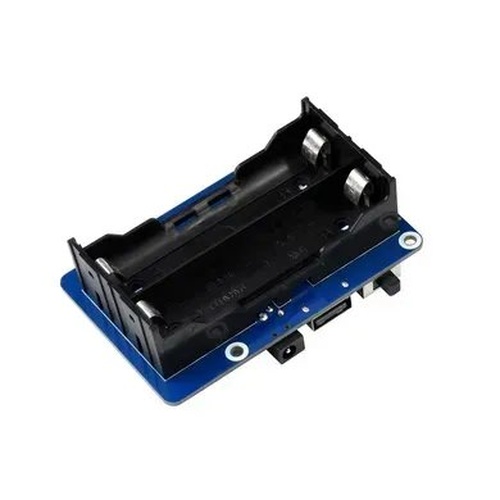

Плата розширення Raspberry Pi UPS HAT Pogo Pins Connector (20568) надає функціонал блоку безперебійного живлення 5V, 5A для Raspberry Pi. Пристрій працює як від роз'єму живлення на платі, так і від акумуляторних батарей, автоматично перемикаючись на доступне джерело живлення, ця плата забезпечить безперебійну работу вашого Raspberry Pi
Основні особливості:
- Розроблено для серії Raspberry Pi, сумісна з Raspberry Pi 3 / 3B + / 4B і т.дД.
- Зв'язок по шині I2C, моніторинг напруги, струму, потужності і ємності батарей, що залишилася в режимі реального часу
- Ланцюги захисту декількох акумуляторів: захист від перезарядки / розрядки, захист від перевантаження по струму, захист від короткого замикання і зворотний захист, а також функція вирівнюючого заряду
- Вбудований регулятор 5 В, постійний вихідний струм до 5 А
- Вихід USB 5 В, зручний для живлення інших плат
- Попереджувальні індикатори батарей, легко перевірити, чи правильно підключений акумулятор
- Поставляється з ресурсами для розробки і керівництвом
Технічні характеристики:
| Вихіда напруга | 5V | Зарядний пристрій | 8.4V 2A |
|---|---|---|---|
| Шина керування | I2C | Габаритні розміри | 56 × 85mm |
| Підтримваний тип батарей | 2x 18650 Li батареї (не входять в комплект) | Діаметр монтажних отворів | 3.0mm |
Роз'єм Pogo Pins
Можливе живлення Raspberry Pi через контакти Pogo, без використання будь-яких ресурсів GPIO. Даний спосіб живлення сумісний з Raspberry Pi 3 / 3B + / 4B і т.д.
Моніторинг в реальному часі
Моніторинг напруги, струму, потужності і ємності, що залишилася у акумуляторів через I2C. Коли напруга падає дуже низько, можна правильно зберегти файли, а потім вимкнути систему за допомогою програмного забезпечення, щоб уникнути втрати даних.
Безпечна і стабільна схема
Ланцюги захисту від перезарядки / розряду, перевантаження по струму, короткого замикання і зворотної полярності.
Зручний для живлення інших плат USB-вихід 5В
Індикатори попередження про низький рівень заряду дозволяють легко перевірити, чи правильно підключений акумулятор
Габаритні розміри: 85мм х 56мм
Інформація для розробників (Wiki):
В комплекті поставки:
- Плата UPS HAT (B) x1
- Зарядний пристрій 8.4V battery charger x1
- Захисна панель з акрилу x1
- Набір кріплення x1
