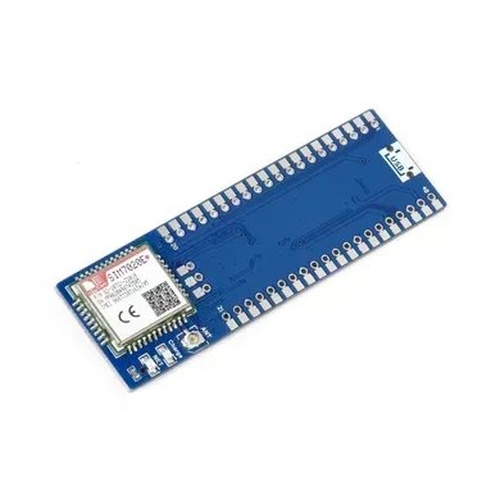

Плата розширення Raspberry Pi Pico SIM7020E NB-IoT Module HAT (19622) — модуль для додавання микроконтроллеру Raspberry Pi Pico функцій передачі даних за стандартом NB-IoT (Narrow Band Internet of Things, вузькосмуговий Інтернет речей) - стандарт стільникового зв'язку для пристроїв телеметрії з низькими обсягами обміну даними. Він підтримує роботу в діапазонах: B1 / B3 / B5 / B8 / B20 / B28, може управлятися за допомогою послідовних AT-команд і підтримує протоколи зв'язку, такі як HTTP / MQTT / LWM2M / COAP і т.д. Завдяки перевагам низької затримки, низького енергоспоживання, низької вартісті і широкого покриття, це ідеальний вибір для додатків Інтернету речей, таких як інтелектуальні інструменти, трекінг, віддалений моніторинг і т.д.
Основні особливості:
- Стандартний роз'єм Raspberry Pi Pico, підтримує плати розширення серії Raspberry Pi Pico
- Зв'язок UART, послідовне управління AT-командами, підтримка декількох протоколів зв'язку, підтримка декількох хмарних платформ
- Інтегрує роз'єм для літій-полімерної батареї 3,7 В і схему підзарядки, дозволяє отримувати живлення від зовнішньої перезаряджається літій-полімерної батареї або заряджати її по черзі
- 2x світлодіодні індикатори, для контролю робочого стану модуля
- Вбудований слот для карти Nano SIM для спеціальної карти NB-IoT
- Поставляється з ресурсами для розробки і керівництвом (приклади на MicroPython)
Модуль підтримує зв'язок через хмару включаючи такі протоколи: TCP / UDP / HTTP / HTTPS / MQTT / LWM2M / COAP / TLS
Технічні характеристики:
| ЗВ'ЯЗОК | |
|---|---|
| Діапазон частот | LTE-FDD: B1/B3/B5/B8/B20/B28 |
| Швидкість передачі даних | 26.15kbps (DL) / 62.5kbps (UL) |
| Комунікаційний інтерфейс | UART |
| Швидкість | 300bps~921600bps (115200bps by default) |
| Протокол зв'язку | TCP/UDP/HTTP/HTTPS/MQTT/LWM2M/COAP/TLS/DTLS/DNS/NTP |
| Регіон | Азія, Європа, Африка, Австралія |
| РОБОТА МОДУЛЯ | |
| Живлення | Зовнішній літій-полімерний акумулятор або USB-порт Raspberry Pi Pico |
| Інтерфейс батареї | 3.7V ~ 4.2V |
| Логічний рівень | 3.3V |
| Струм | Режим очікування: 5,6 мА Сплячий режим: 0,4 мА Режим PSM: 3,4 мкА |
| Габаритні розміри | 73.5 × 24.00mm |
Розпіновка:
Варіанти приєднання модуля:
Припаяний до роз'ємів Raspberry Pi Pico (ліворуч) або з'єднаний за допомогою роз'єму (праворуч)
Підключення до інших платам розширення і модулів (включаючи антенний):
Габаритні розміри: 73,50 х 24 мм
Ресурси для розробників Wiki:
Приклад використання модуля: Через мережу NB-IoT Pico отримує інформацію про погоду за допомогою HTTP GET і відправляє отриману температуру на сервер через HTTP POST, а потім ця температура відображається на веб-сторінці в режимі реального часу.
У комплект поставки входить:
- Pico-SIM7020E-NB-IoT x1
- антена x1
- 20PIN гніздовий роз'єм x2
- Штирьовий роз'єм 40PIN × 1
- Літій-полімерний акумулятор 3,7 В x1
1. 2. 3. 4. 5.
Вага: 0,006кг
