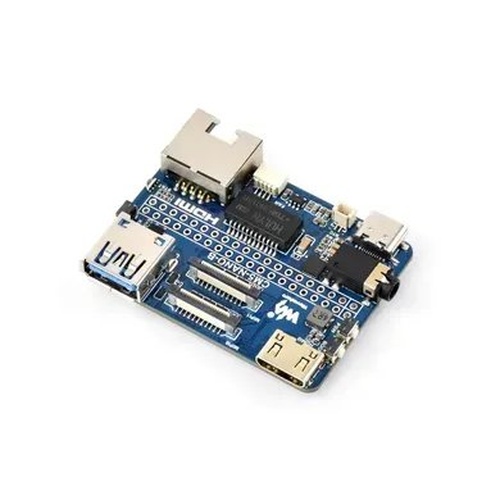

CM5-NANO-B – це компактна несуча плата вводу-виводу для Raspberry Pi Compute Module 5. Завдяки потужним функціям, інтегрованим у компактний дизайн, вона має розмір лише CM5 і має інтерфейси, включаючи USB 3.2 Gen1, HDMI, аудіо, порт Ethernet тощо.
КОД ВИРОБНИКА: 30581
Технічні характеристики:
- Роз'єм CM5: підходить для всіх варіантів Compute Module 5
- Мережевий роз'єм Gigabit Ethernet RJ45
- Raspberry Pi 40PIN GPIO інтерфейс
- USB порт: 1шт. USB 3.2 Gen1 Type A
- Слоти MIPI: MIPI 4-смуговий інтерфейс × 2 (22-контактний 0,5-мм роз'єм FPC)
- Відео: Міні-порт HDMI, підтримує вихід 4K
- Аудіо роз'єм: USB аудіо 3.5 мм
- Гніздо для TF-карти пам'яті для варіантів Compute Module 5 Lite (без eMMC)
- Вхід живлення: DC 5V 5A
- Роз'єм PCIe: 16PIN PCIe (PCIe Gen2/3)
Огляд інтерфейсів плати:
- Гніздо CM5
- Інтерфейс PCIe - 16-контактний роз'єм PCIe, для підключення різновидів PCIe адаптерів PI5
- Слот для карт пам'яті TF - для підключення TF-карти з попередньо записаним зображенням (ТІЛЬКИ версія Lite)
- Інші функціональні контакти - підтримка розширених функцій
- Міні-порт HDMI - підтримує вихід 4K
- Кнопка BOOT - натисніть перед увімкненням і відпустіть після увімкнення, щоб увійти в режим горіння
- Кнопка PSW - кнопка живлення
- Аудіовихід 3.5-мм роз'єм
- Живлення / Програмування - 5В живлення, або використовується для запису eMMC
- 2PIN JST-SH RTC роз'єм для акумулятора
- Шлейф вентилятора - 4-контактний JST-SH ШІМ-роз'єм для підключення вентилятора для охолодження
- Порт RJ45 Gigabit Ethernet
- Двоколірний світлодіодний індикатор:
- Червоне світло: Індикатор живлення Raspberry Pi
- Зелене світло: Індикатор робочого стану Raspberry Pi
- Кнопка користувача - підключена до GPIO21
- Порт USB - високошвидкісний інтерфейс USB 3.2 Gen1 для підключення різноманітних USB-пристроїв
- Подвійні інтерфейси MIPI - для підключення до дисплеїв DSI або камер CSI
- 40-контактний інтерфейс GPIO - підходить для підключення до різних модулів HAT
Габаритні розміри: 55 мм х 41 мм
Wiki:
Вага: 0.019 кг
Комплект поставки:
- CM5-NANO-B - 1шт.
- 2*20PIN color-coded straight pinheader - 1шт.
