Увага! Ця плата - не джерело безперебійного живлення!!!
Плати розширення з функцією UPS(Uninterruptible Power Supply):

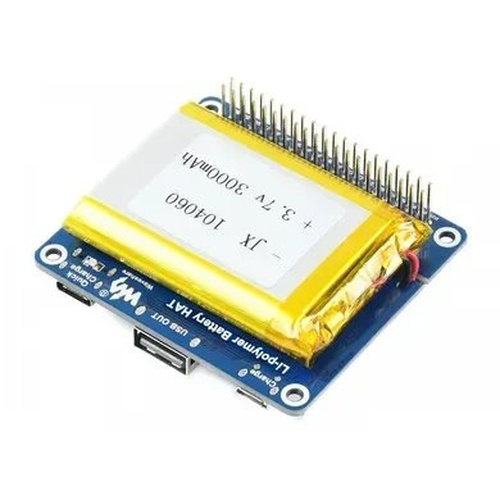

Raspberry Pi Li-polymer Battery HAT (17076) - це плата розширення для Raspberry Pi від Waveshare, яка працює на базі чіпа управління живленням SW6106. Підтримує двосторонню швидку зарядку. Дана плата розширення використовує літій-полімерний акумулятор великої ємності, що в порівнянні з літій-іонним акумулятором, означає більш тривалий термін служби акумулятора і допускає більш високі навантаження.
Плата розширення за габаритами і кріпильних отворів сумісна з Raspberry Pi B / A + / B + / 2B / 3B / 3B + / 4B.
Особливості плати розширення
- Вбудований чіп управління живленням SW6106 підтримує двонаправлену швидку зарядку, а також протоколи швидкої зарядки PD / QC / FCP / PE / SFCP
- Схема захисту літієвих батарей, забезпечує зворотний захист, захист від перезарядки і захист від короткого замикання
- Вбудовані індикатори: швидка зарядка, індикатор рівня заряду
- Роз'єм батареї PH 2.0 для підключення літій-полімерної батареї високої місткості 3,7 3000 мА (сертифіковане MSDS)
Характеристики
Вихідна напруга: 5 В
Напруга заряду: 5 В
Застосовна батарея: літій-полімерний акумулятор 3,7 В (4,2 В при повній зарядці)
Розмір: 65,0 мм × 56,5 мм
Діаметр монтажного отвору: 3,0 мм
Габаритні розміри:
Склад плати розширення:
- Роз'єм GPIO для з'єднання з Raspberry Pi
- PH 2.0 роз'єм батареї для підключення 3.7В літій-полімерного акумулятора
- USB Type-C роз'єм: зарядка 5В / джерело живлення 5В, підтримка швидкого заряду
- USB Type-A роз'єм: джерело живлення 5В
- Micro USB роз'єм: зарядка 5В
- Чіп SW6106 управління живленням
- Перемикач режиму живлення
Один клік: робочий режим з функцією джерела живлення 5В
Подвійний клік: Режим очікування, джерело живлення 5В відключений - Індикатор рівня заряду батареї: 5 світлодіодів (LED) відображають рівень заряду і статус заряду батареї
- Індикатор швидкого заряду загоряється при роботі режиму швидкого заряду
- Li-polymer акумулятор 3.7В 3000мА, сертифікований MSDS
У комплект поставки входить:
- плата розширення Li-polymer Battery HAT (17076) - 1 шт
- Акумуляторна батарея 3.7В 3000mAh Li-polymer - 1 шт
- Raspberry Pi комплект кріпильних гвинтів (2шт.) - 1 комплект
УВАГА! Raspberry Pi в комплект поставки не входить.
вага: 0.076 кг
