POE HAT для RASPBERRY PI
Power Over Ethernet HAT для Raspberry Pi 3B+/4B, 802.3af
OLED-дисплей для моніторингу температури, IP та статусу кулера в реальному часі

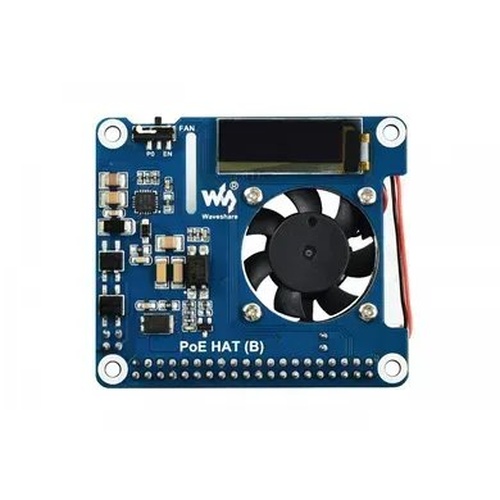

PoE HAT (B) - це сумісний з 802.3af аксесуар Power Over Ethernet для Raspberry Pi 3B + / 4B.
Використовуючи цей невеликий HAT та деяке належне обладнання для джерел живлення,
що відповідають стандарту 802.3af, можна забезпечити як мережеве підключення, так і джерело
живлення для вашого Raspberry Pi лише за допомогою одного кабелю Ethernet.
Особливості:
- Стандартні роз'єми для Raspberry Pi 40PIN GPIO, також підтримує Raspberry Pi 3B + / 4B.
- Сумісність з PoE (Power Over Ethernet)，a також з 802.3af.
- Повністю ізольоване джерело живлення з функцією зміни режиму (SMPS).
- 0.91" OLED дисплей для моніторингу температури процесора, IP адреси та стану кулера в режимі реального часу.
- Вбудований вентилятор охолодження, що дозволяє автоматично працювати при включенні живлення АБО програмно керується, налаштовується перемикачем.
- Інтегроване PCF8574 IO розширення для шини I2C , дає можливість напряму керувати кулером через пін P0, також має більше запасних пінів IO.
Характеристики:
| Вхідне живлення POE | 37V ~ 57V DC на вхід | Розмір OLED | 0.91" |
|---|---|---|---|
| Вихідне живлення POE | 5V 2.5A DC на виході | Кількість пікселів OLED | 128×32 |
| Мережевий стандарт | 802.3af PoE | Драйвер OLED | SSD1306 |
| Розміри | 56.5 × 65мм | Колір дисплею OLED | білий |
Використання з Raspberry Pi 3B+/4B
Стандартний роз'єм Raspberry Pi 40PIN GPIO Stackable Header дозволяє під'єднувати інші модулі.
Power Over Ethernet
Одночасно забезпечує живлення та мережеве підключення для Вашого Raspberry Pi в одному кабелі.
* потрібне належне обладнання, що відповідає стандартам 802.3af.
0.91-дюймовий OLED дисплей
128 × 32 пікселів, контроль за допомогою шини I2C.
Моніторинг температури процесора, IP адреси та стану кулера в режимі реального часу.
Кулер для охолодження
Вбудований вентилятор охолодження, що дозволяє автоматично працювати при включенні живлення АБО програмно керується, налаштовується перемикачем.
Автоматично вмикається/вимикається в залежності від температури Вашого Raspberry.
Вмонтований чіп PCF8574
Інтегроване PCF8574 IO розширення для шини I2C, що має 8 пінів IO, серед яких через пін P0 здійснюється керування кулером.
Також має більше запасних розпаяних пінів IO. (P1-P7, INT).
Призначення пінів
Габаритні розміри
Ресурси для розробників WIKI:
Інструкція по вибору модулів
| Назва модуля | Підтримувані Raspberry | Стандарт POE | Вихідна потужність POE | Особливості |
|---|---|---|---|---|
| 3B+/4B | 802.3af | 5V 2.5A | Raspberry Pi офіційний | |
| 802.3af/at | 5V 4A | Raspberry Pi офіційний (друге покоління) | ||
| 802.3af | 5V 2.5A | з OLED дисплеєм, економічно ефективний | ||
| 802.3af/at | 5V 4A / 12V 2A | велика потужність, економічно ефективний | ||
| 802.3af | 5V 2.5A | спеціально для офіційного корпусу Raspberry Pi, економічно ефективний |
В комплект поставки входить:
-
Плата розширення Raspberry Pi Power over Ethernet (PoE) HAT (B) (18014).
