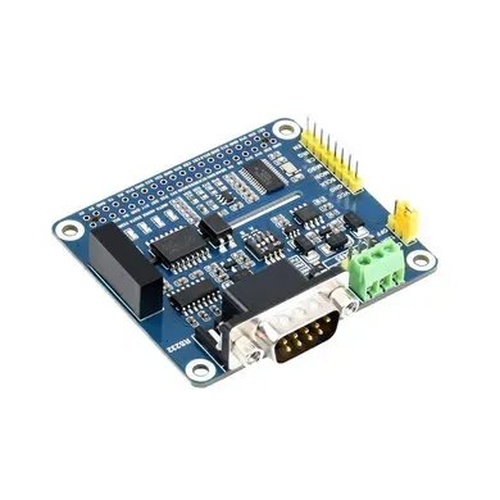

Плата розширення RS485 RS232 HAT для Raspberry Pi - це зручний модуль для підключення мікрокомп’ютера користувача до промислового та комунікаційного обладнання через інтерфейси RS485 та RS232. Дане рішення ідеально підходить для автоматизації, IoT-проєктів, систем моніторингу та керування. Дана плата розширення RS485 / RS232 HAT стане надійним інструментом для створення стабільних та ефективних систем передачі даних на базі Raspberry Pi і являє собою оптимальний вибір для інженерів, розробників та ентузіастів електроніки.
Основні особливості:
- Стандартний 40-контактний роз'єм GPIO для Raspberry Pi, підтримує плати серії Raspberry Pi;
- Використовує комбіновану схему SC16IS752, SP3485 та SP3232, перетворює SPI на один RS485 та один RS232;
- Вбудовані самовыдновлювальні запобіжники та захисні діоди забезпечують стабільний вихід струму та напруги RS485, запобігають перевантаженню по струму та перенапрузі, покращують стійкість до ударів;
- Вбудований TVS (обмежувач перехідної напруги, супресор) може ефективно вирівнювати перенапругу та перехідні піки напруги в ланцюзі, захищаючи від блискавки та електростатики;
- Виводи керування SPI для підключення до Arduino та інших плат керування хостом;
- Поставляється з ресурсами розробки та інструкцією (приклади на C та Python).
Технічні характеристики:
- Мікросхема розширення послідовного порту: SC16IS752;
- Приймач-передавач RS485: SP3485;
- Приймач-передавач RS232: SP3232;
- Інтерфейс зв'язку: SPI;
- Швидкість зв'язку: 300~921600 біт/с;
- Робоча напруга: 3,3/5 В;
- Діаметр переходного отвору: 3,0 мм.
Сумісність з платами серії Raspberry Pi завдяки стандартному 40-ка контактному роз'єму 40-контактний GPIO
Підтримка двох інтерфейсів передачі даних: RS485 та RS232
RS232: повнодуплексний зв'язок, приймач-передавач SP3232
RS485: напів/повністю автоматичний зв'язок, приймач-передавач SP3485
Захист від перевантаження по струму/перенапрузі, висока стабільність.
Вбудований TVS (придушувач перехідної напруги) та самовідновлюваний запобіжник ефективно пригнічують перенапругу та піки перехідної напруги в ланцюзі, покращуючи стійкість до ударів.
Огляд елементів плати та інтерфейси підключень:
- Інтерфейс Raspberry Pi GPIO для підключення до плати Raspberry Pi;
- Інтерфейс керування мікроконтролером для підключення до інших хост-плат, таких як Arduino;
- Інтерфейс RS485;
- Інтерфейс RS232 (роз'єм DB9 чоловічий);
- Чіп SC16IS752 UART;
- Приймач-передавач SP3485 RS485;
- Приймач-передавач SP3232 RS232;
- Чіп цифрового ізолятора π142;
- Ізоляція оптопарами PC817;
- Модуль ізоляції живлення B0505LS;
- Мікросхема живлення RT9193-33;
- TVS (обмежувач перехідної напруги, супресор);
- Запобіжник, що самовідновлюється;
- Індикатор стану
PWR: Індикатор живлення;
RXD/TXD: Індикатор приймально-передаючої передачі UART; - Вмикання/вимикання резистора RS485 120Ω;
- Перемикання контактів переривання. За замовчуванням використовується контакт D24, його можна змінити на
контакт D16/D12/D25 шляхом перепайки резистора 0Ω; - Вибір режиму роботи RS485
Напівавтоматичний: A=1, B=0;
Повністю автоматичний: A=0, B=1.
WIKI:
Габаритні розміри: 65 мм × 56,5 мм;
Вага: 0,033кг
Комплект поставки:
- RS485 RS232 HAT x1;
- 2x20-контактний роз'єм x1;
- Набір гвинтів RPi (2 шт.) x1.
