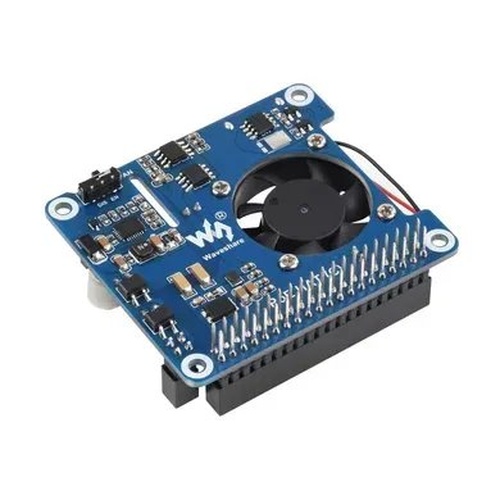

Плата розширення Raspberry Pi Power over Ethernet (PoE) HAT (19445) розширює можливості Raspberry Pi 3B + / 4B за рахунок отримання живлення від мережі Ethernet через пристрої, сумісні з протоколом 802.3af / at, що дозволяє підводити до мікрокомп'ютера тільки один кабель - мережевий, забезпечуючи роботу як мікрокомп'ютера, так і зовнішніх пристроїв. Ця плата розширення має роз'єми 5В і 12В для постачання живлення як для самого Raspberry Pi, так і його периферійних пристроїв, забезпечуючи живлення через порт USB-A 5В 4А (макс.) та через роз'єм живлення на платі 12В 2А (макс.). Додатковий функціонал плати - вентилятор охолодження для Raspberry Pi, а також повне дублювання роз'ємів GPIO для підключення інших плат розширення і пристроїв. Ця плата обладнана ізольованим SMPS (switched-mode power supply) стабілізатором напруги.
Вихідна потужність одного порту Ethernet зазвичай становить 15Вт. Якщо необхідно отримати більше значення потужності для Raspberry Pi, то необхідно використовувати можливості порту мережевого обладнання (PoE-equipment, сумісного з 802.3af / at) по збільшенню потужності до 30Вт.
Технічні характеристики:
PoE вхід живлення: 37V ~ 57V DC
Вихід живлення: USB-A: 5V 4A (MAX), 2P header: 12V 2A (MAX)
Стандарт мережі: IEEE 802.3af / at PoE
Елементи плати:
USB-A output: USB-A 5В забезпечує вихідну потужність до 4А (МАКС 25Вт для загальної вихідної потужності 12В +5В)
2P Header: роз'єм для 12В 2А
Fan Header: роз'єм підключення вентилятора охолодження
Fan Switch: перемикач режиму работі вентилятора охолодження. (EN - для автоматичного включення, DIS - для виключення вентилятора)
Cooling Fan: вентилятор охолодження
Плата включає понижуючий чіп напруги MP8676 для забезпечення виходу до 4,5 А для порту Raspberry Pi і USB-A.
Габаритні розміери: 65мм х 56,50мм
Інформація для розробників (Wiki):
До комплекту поставки входять:
- PoE HAT (C) x1
- Радиатор x1
- Набір стійок x1
Вага 0.055 кг
