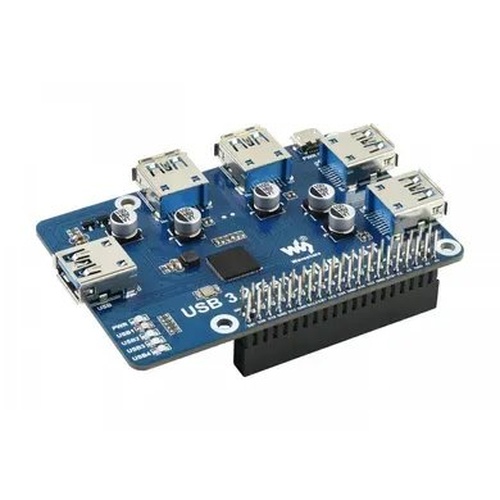

плата Розширення Raspberry Pi USB 3.2 Gen1 HUB HAT (17584) предназначна для збільшення кількості USB пристроїв, що підключаються до мікрокомп'ютеру Raspberry Pi. З нею можна одночасно підключити такі пристрої, як USB Flash Drive, USB-миша, USB-клавіатура, USB-кард-рідер, USB-принтер, USB-ігрова консоль, USB-вентилятор, USB-зовнішній накопичувач і т.п.
На платі розширення є 4 порти USB 3.2 Gen1, здатних забезпечити швидкісний обмін даними (до 5 Gbps), а також живлення цих пристроїв, оскільки в неї вбудований спеціальний роз'єм для підключення зовнішнього джерела живлення, що обслуговує ці порти USB.
Основні характеристики:
-
4 порти USB 3.2 Gen1, сумісні з USB 3.0 / 2.0 / 1.1
-
вбудований зовнішній порт живлення Micro USB 5 В постійного струму забезпечує стабільне живлення зовнішніх пристроїв
-
один індикатор живлення і чотири індикатори стану портів USB
-
не потребує драйверів
-
сумісна з ОС: Windows, Mac OS, Linux і Android
-
розроблена для Raspberry Pi 4, але сумісна з іншими версіями Raspberry Pi.
Завдяки стандартному роз'єму 40-pin GPIO, плата легко підключається до всіх мікрокомп'ютерів Raspberry Pi. Передача даних здійснюється через USB-хаб з допомогою спеціального адаптера, що входить в комплект поставки. Приклади підключення до Raspberry Pi 4B / 3B + / 3B / Zero:
Оскільки повноцінно використовувати потенціал високошвидкісної передачі даних можливо тільки в Raspberry Pi 4B, що підтримує роботу з USB 3.0, то в інших моделях відбувається обмеження пропускної здатності для відповідності її пропускної спроможності порту USB на платі мікрокомп'ютера.
Наявність зовнішнього живлення через роз'єм Micro USB 5V в поєднанні з вбудованим живленням цих портів, дозволяє забезпечувати стабільну роботу зовнішніх пристроїв з високим споживанням енергії (таких як знімні диски і т.п.)
Візуально перевірити статус роботи плати і портів USB можна завдяки вбудованим світлодіодам, що вказують відповідні стани пристроїв (світловий індикатор живлення плати і світлові індикатори стану портів USB).
Елементи плати:
-
Роз'єм Raspberry Pi GPIO для підключення Raspberry Pi
-
Вхід USB 3.2 Gen1 HUB для підключення до USB-порту Raspberry Pi
-
Вихідні порти USB 3.2 Gen1 (USB1 ~ USB4)
-
Micro USB порт для підключення виключно зовнішнього живлення (PWR) 5 В постійного струму
-
VL817-Q7 — чіп USB HUB
-
MX25L512COI-10G — чіп флеш-пам'яті
-
PWR — індикатор живлення
-
USB1 ~ USB4 — індикатори стану портів USB1 ~ USB4
Габаритні розміри, мм: 85 х 56,7
Інформація для розробників:
У комплект поставки включено:
- USB 3.2 Gen1 HUB плата розширення x1
- USB 3.0 Adapter x1
- USB 2.0 Adapter x1
- USB 3.0 кабель x1
- RPi набір крепежу x1
1. 2. 3.4. 5.
Вага: 0,089кг
