Увага! Ця плата - не джерело безперебійного живлення!!!
Плати розширення з функцією UPS(Uninterruptible Power Supply):

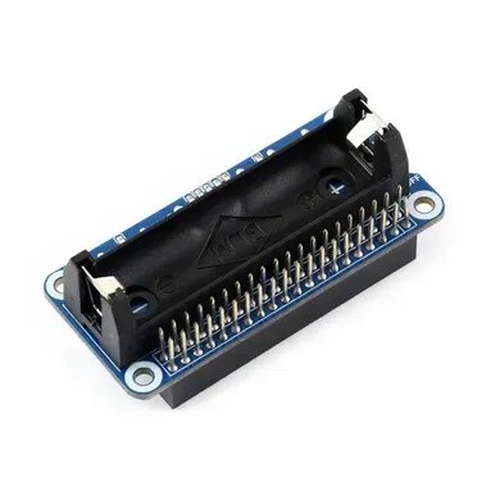

Плата розширення Raspberry Pi Li-Ion Battery HAT (15141) призначена для забезпечення живлення мікрокомп'ютера Raspberry Pi і інших пристроїв з живленням 5В. Вона забезпечує стабільне живлення пристрою напругою 5В і двосторонню швидку зарядку. При живленні від зовнішнього джерела здійснюється автоматична підзарядка акумуляторів.
Конструкція даної плати розширення повністю сумісна з монтажними отворами плати Raspberry Pi, а зв'язок здійснюється через один 40-піновий роз'єм GPIO.
Основні особливості:
- чіп SW6106 забезпечує двонаправлений швидкий заряд батарей, підтримує протоколи швидкої зарядки, такі як PD / QC / FCP / PE / SFCP
- стандартний 40PIN GPIO роз'єм для підключення плат розширення Raspberry Pi;
- ланцюги захисту батарей (захист від перезарядження / розряду; захист від перевантаження по струму; захист від короткого замикання і зворотній захист);
- 5V USB інтерфейс для живлення зовнішніх пристроїв
- індикатор полярності батареї - сигналізує при установці батарей неправильної полярністю.
Характеристики:
Вихідна напруга: 5В
Підтримуваний тип батарей: 3.7В тип 14500 літієвий акумулятор / 4.2В при повному заряді (НЕ ВКЛЮЧЕНО ДО КОМПЛЕКТ ПОСТАВКИ)
Габаритні розміри: 65х30мм
Діаметр монтажних отворів: 3.0мм
Призначення основних елементів і блоків плати:
- Роз'єм Raspberry Pi GPIO: для підключення Raspberry Pi
- SW6106 чіп управління живленням
- Роз'єм USB Type-C: заряд батареї / джерело живлення (вихід)
- Роз'єм USB Type-A: джерело живлення (вихід)
- Роз'єм Micro USB: заряд батареї
- Raspberry Pi вимикач живлення
- Індикатор попередження про батарею: горить, коли батарея встановлена неправильною полярністю
- Індикатор ємності акумулятора: 5 світлодіодів для індикації ємності акумулятора і стану зарядки
- Індикатор швидкої зарядки: включений при швидкій зарядці
- Тримач батареї 14500
Габаритні розміри (в мм): 30х65
Джерела для розробників
Wiki :
У комплект поставки включено:
- Li-ion Battery HAT x1
- Набір кріплення для RPi x1
1. 2.
УВАГА! Акумуляторні батареї в комплект поставки не включені.
вага: 0,021кг
