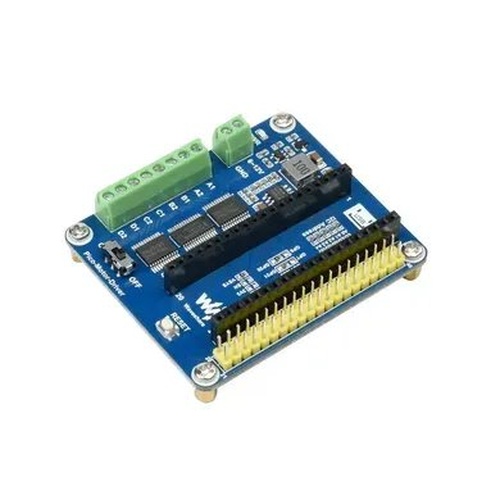

Плата розширення Raspberry Pi Pico Motor Drive (19764) – це спеціалізована плата, розроблена для керування моторами та приводами у проектах, що використовують мікроконтролер Raspberry Pi Pico. Ця плата дозволяє зручно підключати й керувати різними типами моторів для реалізації рухомих механізмів.
Плата Raspberry Pi Pico Motor Drive має інтегровані драйвери моторів, які підтримують широкий спектр типів моторів, включаючи постійні струмові (DC) мотори, крокові мотори та сервоприводи. Це дозволяє вам легко підключати та керувати різними приводами без необхідності в додаткових електронних компонентах.
Плата має вбудовані інтерфейси зв'язку, такі як I2C і UART, що спрощує комунікацію з мікроконтролером Raspberry Pi Pico. Вона також має зручні роз'єми для підключення моторів, датчиків та інших пристроїв, що забезпечує зручність у підключенні та забезпечує надійну роботу системи.
Ця плата розширення також має захисні функції, такі як захист від перенапруги та короткого замикання, що допомагає запобігти пошкодженню електроніки в разі непередбачених ситуацій.
Завдяки платі розширення Raspberry Pi Pico Motor Drive ви можете легко реалізувати рухомі механізми у своїх проектах, таких як робототехніка, автоматизація, моделювання та багато іншого. Вона надає зручний та надійний спосіб керування моторами та приводами, використовуючи мікроконтролер Raspberry Pi Pico.
Основні особливості:
- Має стандартний роз'єм Raspberry Pi Pico, що підтримує серію Raspberry Pi Pico
- Контроль I2C, підтримує 32 різні адреси I2C шляхом встановлення 5 адресних перемичок
- Вбудований чіп PCA9685 забезпечує 12-бітну апаратну ШІМ для регулювання швидкості двигуна
- Вбудований драйвер двигуна TB6612FNG з подвійним H-мостом забезпечує високу ефективність та низьке нагрівання
- Виривні невикористані шпильки Pico для легкого розтягування
- Поставляється з ресурсами для розробки та посібником (приклади Raspberry Pi Pico C/C++ і MicroPython)
- Інтегрований регулятор 5 В, вихідний струм до 3 А, може живитися від акумулятора через клему VIN
Технічні характеристики:
- РОБОЧА НАПРУГА: 6~12 В (клеми VIN)
- ЛОГІЧНИЙ РІВЕНЬ: 3,3 В
- ШІМ-драйвер: PCA9685
- ДРАЙВЕР МОТОРА: TB6612FNG
- ІНТЕРФЕЙС КЕРУВАННЯ: I2C
- РОЗМІРИ: 65 × 56 мм
Розпіновка:
Габаритні розміри: 65мм х 56мм
WIKI:
Комплект поставки:
- Pico-Motor-Driver x1
Вага: 0.027 кг
