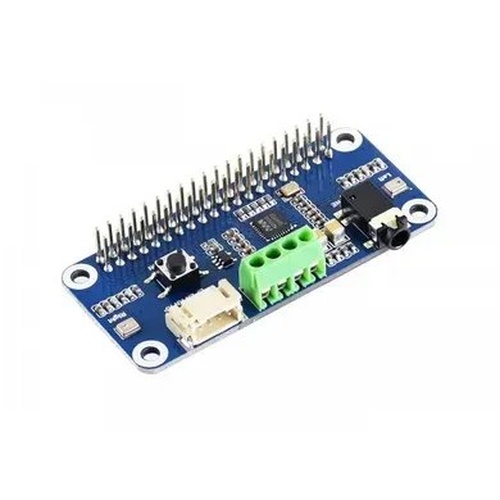

плата розширення Raspberry Pi WM8960 Audio HAT (15668) - це звукова карта HAT, розроблена для Raspberry Pi, з низьким енергоспоживанням, що підтримує стереофонічне кодування / декодування, функції відтворення / запису Hi-Fi, більш того, вона може безпосередньо управляти динаміками для відтворення музики.
особливості:
- Стандартний роз'єм Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
- Інтегрує низькоенергетичний стереокодек WM8960, обмінюється даними через інтерфейс I2S
- Інтегрує подвійний високоякісний силіконовий мікрофон MEMS, підтримує запис двох каналів (лівого і правого), має гарну якість звуку
- Вбудований стандартний роз'єм для навушників 3,5 мм, відтворення музики через зовнішні навушники
- Вбудований двоканальний інтерфейс для колонок, безпосередньо керує колонками
- Підтримує звукові ефекти, такі як стерео, 3D оточення і т.д.
- Поставляється з ресурсами для розробки і керівництвом (демонстраційний код Python для відтворення / запису)
Характеристики:Кодек: WM8960
Живлення: 5В
Напруга логіки: 3,3 В
Інтерфейс управління: I2C
Аудіо інтерфейс: I2S
Співвідношення сигнал / шум ЦАП: 98 дБ
Співвідношення сигнал / шум АЦП: 94 дБ
Драйвер навушників: 40 мВт (16 Ом при 3,3)
Драйвер динаміка: 1 Вт на канал (8 Ом BTL)
Габаритні розміри (в мм):
Інформація для розробників:
Примітка: Raspberry Pi на фотографіях в комплект поставки не входить.
У комплект поставки включено:
- Плата розширення WM8960 Audio HAT x1
- 8Ω 5W стереодинамик x1
- RPi набір кріплення (2шт.) X1
1. 2. 3.
вага: 0,163кг
