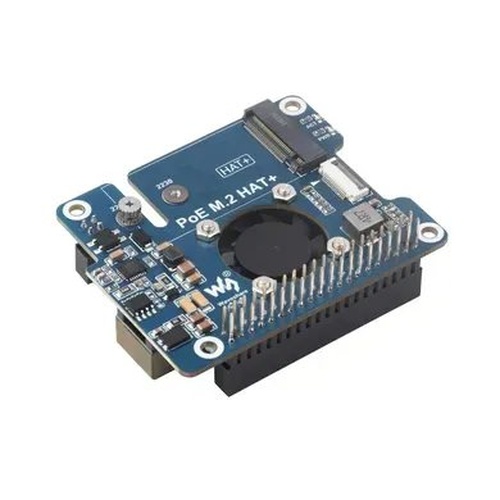

Плата розширення POE M.2 HAT+ це плата розширення можливостей Raspberry Pi 5, яке дозволяє підключати M.2 SSD-накопичувачі та одночасно забезпечує живлення пристрою через Ethernet (PoE). Плата поєднує функції живлення через Ethernet (PoE) і PCIe до M.2 для Raspberry Pi 5, підтримуючи мережевий стандарт IEEE 802.3af/at. Також підтримуються жорсткі диски M.2 NVME розмірів 2230 і 2242 і завантаження Raspberry Pi з SSD. Цей адаптер ідеально підходить для проектів, що вимагають високошвидкісного сховища та безперебійного живлення. Дана плата являє собою чудове рішення для професійних та аматорських проектів, що потребують розширеного сховища та ефективного енергозабезпечення через Ethernet.
Основні особливості:
- Завдяки інтерфейсу Raspberry Pi 40pin GPIO, підходить для Raspberry Pi 5 (не підходить для PI4B і PI3B)
- Підтримується живлення PoE через Ethernet і мережевий стандарт IEEE 802.3af/at PoE
- Потребує використання повністю ізольоване джерело живлення (SMPS)
- Вбудований високошвидкісний активний вентилятор охолодження, оснащений металевими ребрами, спільно прискорює розсіювання тепла
- Підтримка протоколу NVMe, інтерфейс M.2, протокол жорсткого диска, висока швидкість читання та запису, висока ефективність роботи
- Режими PCI-E×1 Gen2 або Gen3
- Підтримка лише PI5B
- Сумісний з жорсткими дисками M.2 розміром 2230/2242/2260/2280
- Вбудований робочий індикатор, PWR залишається ввімкнутим, коли живлення включено, читання/запис ACT блимає, і робочий стан зрозумілий з першого погляду
Технічні характеристики:
- Вхід живлення PoE: 37 В ~ 57 В постійного струму
- Вихідна потужність: роз’єм GPIO: 5 В 4,5 А (МАX)
2P роз'єм: 12V 2A (MAX)
- Стандарт мережі: IEEE 802.3af/at PoE
Подвійні вбудовані світлодіодні індикатори для легкого контролю робочого статуса.
Підтримка протоколу диска NVMe. Сумісний із твердотільним накопичувачем M.2 2230/2242
Підтримує режими Gen2 і Gen3, підтримує завантаження PI5 із твердотільного накопичувача.
Живлення через Ethernet. За допомогою одного кабелю забезпечує підключення до мережі, а також джерело живлення для вашого Raspberry Pi
ПРИМІТКА: Raspberry Pi 5, мережевий кабель і комутатор НЕ входять у комплект.
Вбудовані роз’ємні виходи 5 В і 12 В. Роз’єм 5 В забезпечує вихідний струм до 4,5 А (МАХ 25 Вт для загальної вихідної потужності 12 В+5 В), що надає
можливість живити додаткові пристрої, забезпечуючи стабільне живлення Raspberry Pi.
Активний вентилятор охолодження. Прискорений ефект охолодження, більш стабільна продуктивність.
Установка. Спочатку необхідно прикріпити термострічки, потім встановити металевий радіатор і закріпити плату розширення POE M.2 HAT+.
ПРИМІТКА: будь ласка, зверніться до вмісту упаковки, щоб мати детальний список деталей.
Габаритні розміри: 70мм х 56,5мм
Wiki:
Вага: 0.022 кг
Комплект поставки:
- Плата PoE M.2 HAT+ x1
- Металевий радіатор x1
- 16P-Кабель-40мм x1
- Термострічка x3
- Пакет гвинтів х1
