Плата розширення RTC Watchdog HAT (B) – це багатофункціональний компактний модуль для платформи Raspberry Pi, що поєднує в собі функцію реального часу (RTC) та функцію сторожового таймера (Watchdog) з автоматичним скиданням. Цей модуль розроблений для плат серії Raspberry Pi з високоточним RTC і сторожовим HAT, який допомагає забезпечити стабільну роботу вашого Raspberry Pi, особливо в критично важливих застосуваннях, де необхідна висока надійність та точний контроль часу.
Основні особливості модуля:
- Вбудована схема моніторингу з функцією автоматичного скидання;
- Вбудована високоточна мікросхема годинника (DS3231SN) для забезпечення точного контролю часу;
- Підтримка зв'язку I2C і програмований 16-бітний лічильник самозбільшення;
- Має стандартний роз’єм для плат серії Raspberry Pi, Jetson Nano ;
- Вбудований індикатор стану сторожового таймера, який попереджає про тайм-аут сторожового таймера.
Технічні характеристики:
- Інтерфейс зв'язку: I2C;
- Годинник реального часу RTC: DS3231;
- Мікросхема Watchdog: CH32V003;
- Живлення: 5В;
- Роз’єм: 40PIN GPIO;
- Розміри: 30,5 мм х 65,0 мм;
- Діаметр фіксованого отвору: 3,0 мм.

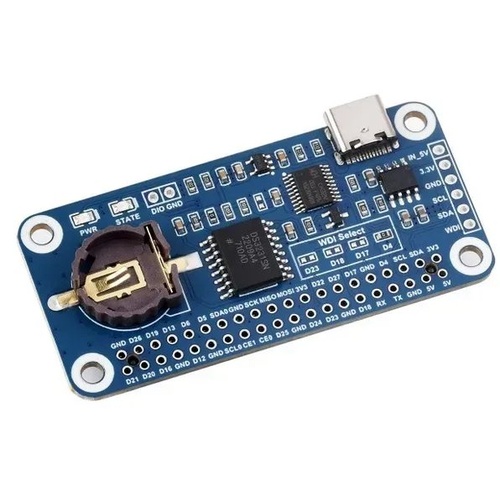

Огляд плати:
1. Вхід живлення USB Type-C
2. CH32V003 сторожовий таймер
3. Тримач батареї CR1220 RTC
- Елемент живлення RTC, підтримує кнопковий елемент CR1220
4. Індикатор стану Watchdog
- Швидко блимає з частотою 100 мс, коли сторожовий таймер переповнюється
- Після того, як сторожовий таймер переповниться і виконає команду перезавантаження, він буде блимати з частотою 500 мс, якщо буде виявлено, що хост не вимкнено
- Світиться, коли ввімкнено функцію сторожового таймера
- Не горить, коли функцію сторожового таймера вимкнено
5. Індикатор живлення
6. Роз’єм Raspberry Pi 40PIN GPIO
- для підключення до Raspberry Pi
7. Чіп RTC
- DS3231 високоточна мікросхема RTC
8. Вибір PIN для скидання
9. Інтерфейс управління для використання з іншими хост-платами
Розміри плати: 65,0 мм х 30,5 мм
Wiki:
Вага: 0,028 кг
В комплекті поставки:
- Плата розширення WatchDog RTC (B) x1;
- 2×20PIN гніздо x1;
- Пакет Standoffs x1.
