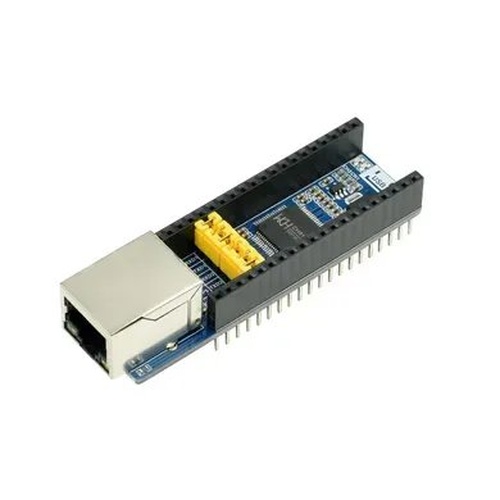

Плата розширення Raspberry Pi Pico Ethernet to UART HAT (20410) – конвертер Ethernet (10/100 Мбіт/с) в UART для Raspberry Pi Pico. Підтримує 2-канальну прозору передачу даних від Ethernet до UART
Розташування штирів роз'єму з зворотного боку плати дозволяє приєднати одночасно плати розширення Raspberry Pi Pico з відповідним роз'ємом.
Увага: Raspberry Pi Pico та Pico-LCD-1.14 наведені тільки для демонстрації і в комплект поставки не входять.
Сценарій застосування: Чотири режими роботи: TCP-КЛІЄНТ, TCP-СЕРВЕР, UDP-КЛІЄНТ, UDP-СЕРВЕР.
Основні особливості:
- Стандартний роз'єм Raspberry Pi Pico, підтримує серію Raspberry Pi Pico
- Вбудований прозорий трансівер Ethernet-UART, 2-канальний UART, автономна прозора передача для кожного каналу
- Вбудовані перемички для конфігурацій контактів
- Вбудовані рівні Ethernet MAC та PHY
- Двонаправлена прозора передача даних між UART та Ethernet
- 10/100M, повнодуплексний/напівдуплексний інтерфейс Ethernet з автоузгодженням, сумісний з 802.3
- Auto-MDI/MDIX, автоматичне визначення та перемикання типу кабелю
- Підтримує DHCP IP, що автоматично отримується, і доступ до домену DNS
- Конфігурація параметрів мережі, таких як режим роботи мікросхеми, порт, IP-адреса, за допомогою програмного забезпечення головного комп'ютера або команди UART
- Чотири режими: TCP CLIENT, TCP SERVER, UDP CLIENT, UDP SERVER.
- Повнодуплексний або напівдуплексний зв'язок UART, підтримує автоматичне перемикання RS485 RX/TX (потрібний зовнішній контролер RS485)
- Підтримує програмне забезпечення віртуального послідовного порту (у комплекті)
- Підтримка механізму KEEPALIVE
- Постачається з ресурсами для розробки та керівництвом (приклади для Pico/Raspberry Pi/Arduino/STM32)
Технічні характеристики:
| РОБОЧА НАПРУГА | 3.3V/5V | РОБОЧИЙ СТРУМ | 140mA |
|---|---|---|---|
| РОБОЧИЙ РЕЖИМ | TCP/UDP | ШВИДКІСТЬ ПЕРЕДАЧІ | 300bps ~ 921.6Kbps |
| UART TTL | 3.3V / 5V сумісний | ГАБАРИТНІ РОЗМІРИ | 74.54 × 21.00(mm) |
| РОБОЧА ТЕМПЕРАТУРА | -40℃ ~ 85℃ | УМОВИ ЗБЕРІГАННЯ | -55℃ ~ 125℃ |
Елементи плати:
- Індикатор підключення UART 2
- Індикатор підключення UART 1
- Індикатор робочого стану CH9121
- Індикатор живлення
- Мікросхема драйвера CH9121
- ІС живлення AMS1117-3.3V
- Мікросхема живлення RT9193-18GB
- Роз'єм Ethernet
- Перемички конфігурації контактів інтерфейсу
Призначення роз'ємів:
Габаритні розміри: 74.5мм х 21мм х 15мм
Інформація для розробників (Wiki):
В комплекті поставки:
- Плата розширення Pico-ETH-CH9121 х1
Вага: 0.019 кг
