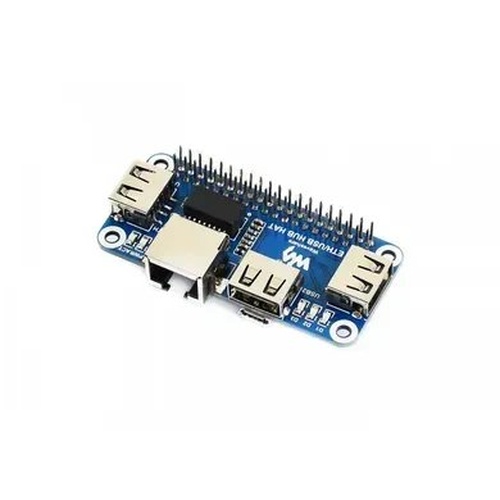

Плата расширения Raspberry Pi ETH/USB HUB HAT (16595) — спеціально розроблена для мікрокомп'ютера Raspberry Pi плата, яка надає додаткові можливості USB, а також порт Ethernet RJ45, що забезпечує стабільне дротове з'єднання Ethernet.
Дизайн плати розроблений так, що вона може працювати з різними версіями Pi, в тому числі підходить для Zero / Zero W / Zero WH.
Основні особливості:
- 3 порти USB, сумісні з USB2.0 / 1.1
- 1x порт RJ45 10/100 Мбіт / с, на базі мікросхеми Ethernet RTL8152B
- Вбудовані багатофункціональні індикатори для моніторингу стану живлення, Ethernet і кожного USB-порту
- Робоча напруга 5В
Елементи платы:
- Інтерфейс Raspberry Pi GPIO: для підключення Raspberry Pi
- Порти USB: USB1 ~ USB3
- Порт RJ45: інтерфейс Ethernet 10/100 Мбіт / с
- Інтерфейс USB HUB (внизу): для підключення HUB до USB-порту Raspberry Pi.
Raspberry Pi Zero / Zero W / Zero WH: підключається через роз'єм Micro USB
Raspberry Pi B + / 2B / 3B / 3B + / 4B: підключений через кабель Micro USB - TS8121A: хвильовий фільтр Ethernet
- RTL8152B: мікросхема Ethernet 10/100 Мбіт / с
- FE1.1S: USB-концентратор
- Світлодіодні індикатори:
PWR: індикатор живлення
ACT: індикатор Ethernet
D1 ~ D3: спеціальний індикатор для USB1 ~ USB3 відповідно
Габаритні розміри: 65мм х 30мм
Інформація для розробників (Wiki):
В комплекті поставки:
- Плата ETH/USB HUB HAT x1
- Micro USB конектор x1
- Micro USB кабель x1
- Набір кріплення х1
1. 2. 3. 4.
Вага: 0.068 кг
