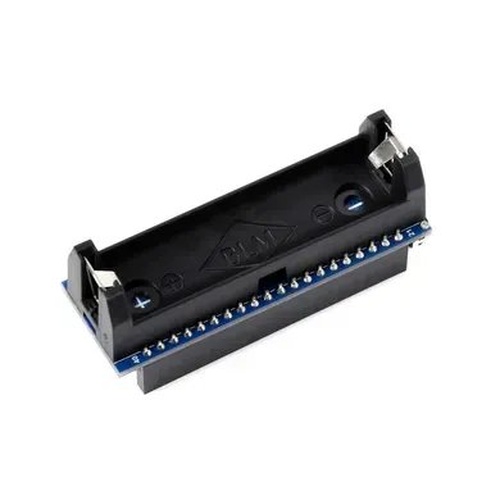

Плата розширення Raspberry Pi Pico UPS Module HAT (19694) Pico-UPS-A — це спеціальний модуль ДБЖ (джерело безперебійного живлення), розроблений для Raspberry Pi Pico. Він включає в себе імпульсний зарядний пристрій для літій-іонних акумуляторів з керуванням ланцюгами живлення і мікросхемою контроля напруги / струму, що дозволяє контролювати робочий стан акумулятора по шині I2C.
Особливості модуля:
- Стандартний роз'єм Raspberry Pi Pico, підтримує плати серії Raspberry Pi Pico
- Включає в себе зарядний пристрій для літій-іонних акумуляторів з динамічним управлінням трактом живлення
- Зв'язок по шині I2C, моніторинг напруги, струму, потужності і ємності акумулятора, що залишилася, в режимі реального часу
- Ланцюги захисту декількох акумуляторів: захист від перезарядки / розрядки, захист від перевантаження по струму, захист від короткого замикання і зворотний захист, а також функція вирівнюючого заряду
- Вбудований індикатор зарядки, індикатор живлення і індикатор попередження заряду батареї для перевірки правильності підключення батареї
- Поставляється з ресурсами для розробки і керівництвом (приклади Raspberry Pi Pico C / C ++ і MicroPython)
Основні характеристики:
- Напруга: 5В
- Шина управління: I2C
- Підтримуваний тип акумуляторних батарей: Літій-іонний акумулятор 14500 (не входить в комплект)
Модуль сконструйований для прямого підключення до роз'єму Raspberry Pi Pico:
Увага! Плата Raspberry Pi Pico і батарея в комплект поставки не включені!
Елементи модуля:
- ETA6003 чіп зарядного пристрою
- INA219 мікросхема контролю напруги / струму
- S8261 Чіп захисту літій-іонного акумулятора
- FS8205 Захист літій-іонних акумуляторів MOS
- AO3400 зворотна захист MOS
- SI2305 протитечія, що запобігає MOS
- Роз'єм Rapsberry Pi Pico для прямого підключення до Raspberry Pi Pico
- Вимикач
- Кнопка активації для активації схеми захисту після заміни батареї
- 14500 акумуляторний відсік
Розпіновка:
Габаритні розміри: 60 х 21 мм
Ресурсы для розробників Wiki:
У комплект поставки входить:
- Модуль Pico-UPS-A x1
1.
Вага: 0,014кг
