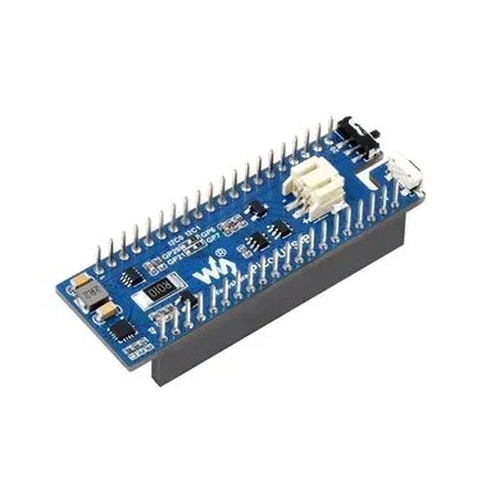

Плата розширення Raspberry Pi Pico UPS HAT (20121) являє собою модуль безперебійного живлення для мікроконтролера Raspberry Pi Pico. Він включає в себе комутаційний зарядний пристрій Li-po батареї з керуванням ланцюгами живлення і мікросхему контролю напруги / струму, що дозволяє контролювати робочий стан батареї через шину I2C. Більш того, штирьовий контактний роз'єм дозволяє «штабелювати» інші модулі зверху:
Основні особливості:
- Стандартний роз'єм Raspberry Pi Pico
- Включає зарядний пристрій Li-po акумулятора з динамічним управлінням трактом живлення
- Зв'язок по шині I2C, моніторинг напруги, струму, потужності і ємності акумулятора, що залишилася, в режимі реального часу
- Ланцюги захисту декількох батарей: захист від заряду / розряду, захист від перевантаження по струму, захист від короткого замикання і зворотна захист
- Вбудований індикатор зарядки, індикатор живлення, що дозволяє легко перевірити стан і рівень заряду батареї
- Поставляється з ресурсами для розробки і керівництвом (приклади Raspberry Pi Pico C / C ++ і MicroPython)
Технічні характеристики:
| НАПРУГА | 5V |
|---|---|
| ШИНА КЕРУВАННЯ | I2C |
| ПОІДТРИМУЮТЬСЯ БАТАРЕЇ | 600mAh 3.7V Li-po battery |
| ГАБАРИТИ | 60 × 21mm |
Елементи плати:
- Чіп зарядного пристрою ETA6003
- Мікросхема контролю напруги / струму INA219
- S8261 мікросхема захисту акумулятора Li-po
- FS8205 Li-po захист акумулятора MOS
- MOS зі зворотним захистом AO3400
- SI2305 протитечія, що запобігає MOS
- Роз'єм Rapsberry Pi Pico для прямого підключення до Raspberry Pi Pico
- Вимикач
- Кнопка активації активує схему захисту після заміни батареї
- Роз'єм акумулятора для підключення літій-полімерної батареї 3,7 В
Призначення роз'ємів:
Габаритні розміри: 21мм х 62мм
Ресурси для розробників Wiki:
До комплекту поставки включено:
- Плата Pico-UPS-B х 1
1.
Вага: 0.024 кг
