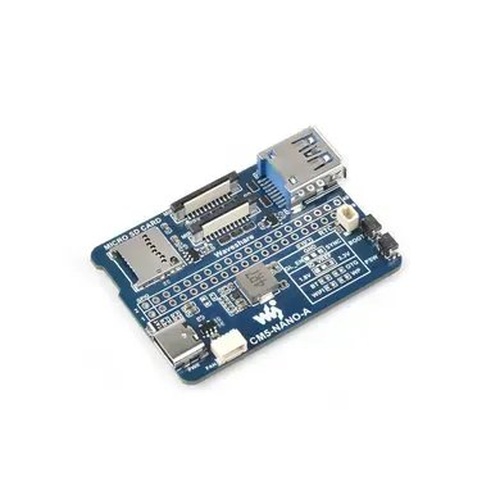

CM5-NANO-A – це компактна несуча плата вводу-виводу для Raspberry Pi Compute Module 5. Завдяки потужним функціям, інтегрованим в компактний дизайн, вона має розмір CM5 з інтерфейсом USB3.2 Gen1 на борту.
КОД ВИРОБНИКА: 29307
Технічні характеристики:
- Роз'єм CM5: підходить для всіх варіантів Compute Module 5
- Raspberry Pi 40PIN GPIO інтерфейс
- USB порт: 1шт USB 3.2 Gen1 Type A
- Слоти MIPI: MIPI 4-смуговий інтерфейс × 2 (22-контактний 0,5-мм роз'єм FPC)
- Гніздо для TF-карти пам'яті для варіантів Compute Module 5 Lite (без eMMC)
- Вхід живлення: 5 В
Огляд інтерфейсів плати:
- Гніздо CM5
- Порт USB - високошвидкісний інтерфейс USB 3.2 Gen1 для підключення різноманітних USB-пристроїв
- Слот для карт пам'яті TF - для підключення TF-карти з попередньо записаним зображенням (ТІЛЬКИ у версії Lite)
- Живлення / Програмування - 5В живлення, або використовується для запису eMMC
- Шлейф вентилятора - 4-контактний JST-SH ШІМ-роз'єм для підключення вентилятора для охолодження
- Кнопка PSW - кнопка живлення
- Кнопка BOOT - натисніть перед увімкненням і відпустіть після увімкнення, щоб увійти в режим горіння
- 2PIN JST-SH RTC роз'єм для підключення акумулятора
- 40-контактний інтерфейс GPIO - підходить для підключення до різних модулів HAT
- Подвійні інтерфейси MIPI - для підключення до дисплеїв DSI або камер CSI
- Спеціальні функціональні виводи - увімкнення живлення ядра CM5 та сигнал ETH SYNC
- IO-VREF - рівень логіки вводу-виводу CM5: 3,3 В або 1,8 В
- Функціональні піни - увімкнені за замовчуванням, можуть бути вимкнені шляхом замикання відповідних контактів
- Двоколірний світлодіодний індикатор:
- Червоне світло: Індикатор живлення Raspberry Pi
- Зелене світло: Індикатор робочого стану Raspberry Pi
Габаритні розміри: 55 мм х 40 мм
Wiki:
Вага: 0.015 кг
Комплект поставки:
- CM5-NANO-A - 1шт.
- 2*20PIN color-coded straight pinheader - 1шт.
