Плата розширення Raspberry Pi, силове реле
огляд
Плата реле RPi дає вашому Pi можливість управляти пристроями високої напруги / великого струму, легко перетворюючи звичайні побутові прилади в "розумні".
властивості:
- Стандартна шина розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi
- Високоякісні реле, навантаження до 5А 250В змінного струму або 5А 30В постійного струму
- Оптична гальванічна розв'язка запобігає перешкоди від високовольтного ланцюга
- Вбудовані світлодіоди для індикації стану реле
- Перемичка управління реле, дозволяє здійснювати призначені для користувача настройки для виводів реле, відмінних від налаштувань за замовчуванням.
- Поставляється з ресурсами для розробки, включаючи приклади на wiringPi, WebioPi, shell, python і bcm2835 (за посиланням на ресурси розробників у описі)
Що знаходиться на платі RPi Relay Board
- Інтерфейс Raspberry Pi GPIO: для підключення Raspberry Pi
- Гвинтові клеми реле: для підключення цільових пристроїв
- Реле
- Оптопара: PC817
- індикатор реле
- LED горить: контакти реле NC (нормально замкнуті) - розімкнуті, NO (нормально розімкнуті) - замкнуті.
- LED не горить: контакти реле NC (нормально замкнуті) - замкнуті, NO (нормально розімкнуті) - розімкнуті.
- Power-індикатор живлення.
- Перемичка управління реле
- перемичка закорочена: управління реле за замовчуванням, входи / виходи використовуються на підставі базового коду
- перемичка розірвана: призначений для користувача варіант управління реле - входи / виходи підключені через дроти перемички
Фото

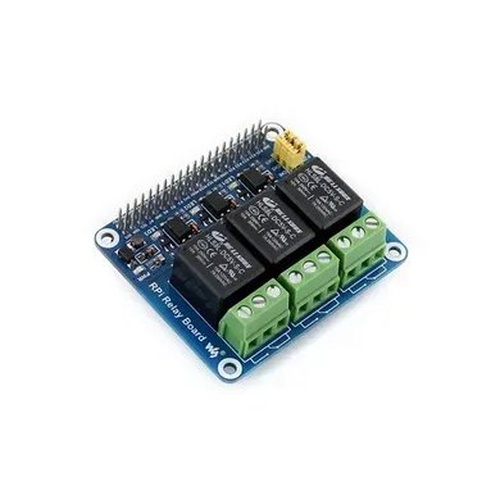

Плата реле RPi Плата RPi вид ззаду RPi підключена до Raspberry Pi
Управління лампою за допомогою мобільного телефону
Примітка: Pi на фотографіях НЕ входить в набір.
Розміри
Ресурси для розробників
Wiki :
- У набір входить
-
вага: 0.061 kg
- RPi плата реле x 1
- RPi пакет болтів (2pcs) x 1
