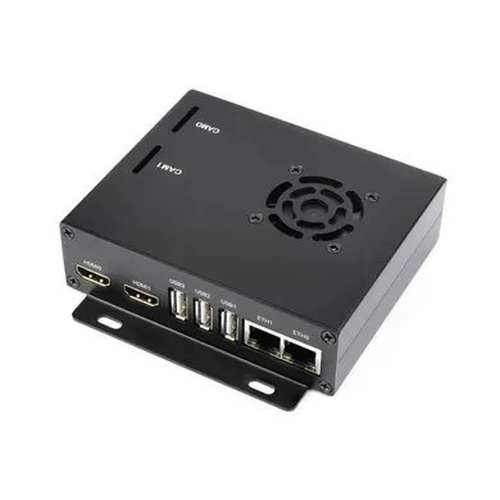

Raspberry Pi Compute Module 4 WiFi6 Dual ETH Mini-Computer (23808) – це комплектуючі для Міні-ПК, що включають розширювальну плату, а також захисний корпус. Розширювальна плата Raspberry Pi Compute Module 4 WIFI6 Dual ETH Base Board (23589), спеціально розроблена для використання з Raspberry Pi Compute Module 4 (CM4). Важливо відзначити, що сам CM4 не входить у комплект поставки і потрібно окремо придбати.
Ця плата має два роз'єми Ethernet, що дозволяють підключати пристрої до мережі за допомогою кабелю Ethernet. Крім того, вона підтримує технологію WiFi 6 (802.11ax), що забезпечує високу швидкість та стабільність з'єднання бездротової мережі. Це робить плату ідеальною для проектів, що вимагають швидкого та надійного з'єднання з мережею.
Крім того, на платі є слот M.2 E KEY, який дозволяє підключати розширювальні модулі M.2, такі як модулі з підтримкою SSD або інших функціональних можливостей. Це відкриває широкі можливості для розширення пам'яті, збільшення швидкості зберігання або підключення спеціалізованих пристроїв до системи.
WIFI6 Dual ETH Base Board/Mini-Computer Designed for Raspberry Pi Compute Module 4 - це потужна розширювальна плата, яка додає до CM4 можливості підключення до мережі Ethernet, WiFi 6 та розширення через M.2. Вона підходить для різноманітних проектів, включаючи мережеві пристрої, сервери, IoT-рішення та багато іншого.
* лише для довідки, CM4 і модуль WIFI НЕ включені.
Технічні характеристики
- CM4 SOCKET: підходить для всіх варіантів Compute Module 4
- МЕРЕЖА: роз’єм Gigabit Ethernet RJ45 × 1; Роз’єм 100M Ethernet RJ45 × 1
- USB: порт USB 2.0 × 3
- PCIE: M.2 E КЛЮЧ
- PIN-контакт: 40-контактний роз’єм GPIO × 1
- ДИСПЛЕЙ DSI: порт дисплея MIPI DSI × 1, 15-контактний роз’єм FPC 1,0 мм
- КАМЕРА CSI: порт камери MIPI CSI-2 × 2, 15-контактний роз’єм FPC 1,0 мм
- HDMI: HDMI × 2, підтримка виведення 4K 30fps
- RTC: годинник реального часу з гніздом для батареї та можливістю виведення Compute Module 4
- TF CARD SLOT: гніздо для карт TF для варіантів Compute Module 4 Lite (без eMMC)
- ВХІД ЖИВЛЕННЯ: 7В-36В
- РОЗМІРИ: 109,0 × 91,5 мм
Підключення до Compute Module 4
Стандартний роз’єм CM4 і кольоровий роз’єм Raspberry Pi 40PIN GPIO
Підходить для модулів серії Compute Module 4 Lite/EMMC
* Лише для довідки, CM4 і модуль WIFI не входять у комплект
Вбудований слот M.2 E KEY
Підтримка доступу до модулів WIFI, таких як Wireless NIC AX200, AX210 тощо.
Подвійний роз'єм Ethernet RJ45
1-канальний роз'єм Gigabit Ethernet і 1-канальний роз'єм 100M Ethernet
Елементи плати:
Точний виріз із чіткою етикеткою
Кожен виріз повністю збігається з роз’ємом
Вентилятор охолодження в комплекті
Поставляється з вентилятором охолодження в поєднанні з вентиляційним отвором для кращого розсіювання тепла
Опора для настінного кріплення
Отвори для настінного кріплення з двох сторін, зручно для кріплення
Габаритні розміри: 114,6мм х 91,5мм х 32,9мм
WIKI:
Комплект поставки:
- CM4-DUAL-ETH-WIFI6-BASE x1
- Металевий корпус (верх і низ) x1
- Вентилятор-4010-ШІМ-5В x1
- Джерело живлення 12 В 2 А x1
- Пакет гвинтів x1
Вага: 0,441 кг
