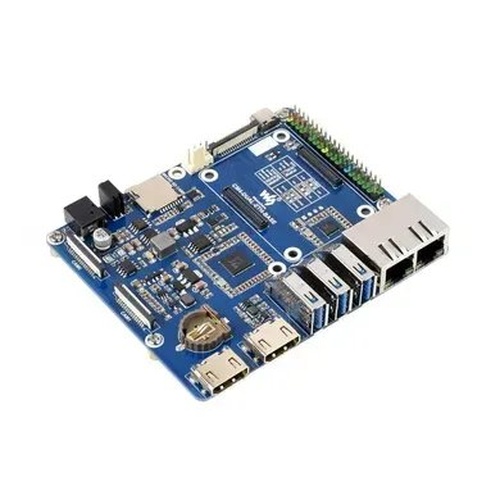

Raspberry Pi Compute Module 4 I/O Dual Gigabit Ethernet Board (19838) — базова плата з широким вибором інтерфейсів (ETH / CSI / DSI / RTC / HDMI / Micro SD / USB) і двома портами Gigabit Ethernet RJ45 для дослідження роботи обчислювального модуля Raspberry Pi Compute Module 4.
Технічні характеристики:
- CM4 роз'єм підходить для всіх варіантів Compute Module 4
- Мережа: Подвійний гігабітний Ethernet RJ45
- USB-порт: 3 порти USB 3.2 Gen1
- 2 роз'єми HDMI, підтримує вивід 4K 30 кадрів в секунду
- DSI DISPLAY MIPI: Порт дисплея DSI, 15-контактний роз'єм FPC 1,0 мм
- CSI CAMERA MIPI: 2 порта камери CSI-2, 15-контактний роз'єм FPC 1,0 мм
- ВХІД живлення: 7 В - 36 В
- ВЕНТИЛЯТОР: 5 В / 12 В, дозволяє регулювати і вимірювати швидкість
- Годинник реального часу RTC з батарейним відсіком і можливістю пробудження Compute Module 4
- Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC)
- Стандартний роз'єм CM4 і кольоровий роз'єм Raspberry Pi 40PIN GPIO. Підходить для Compute Module 4 Lite / EMMC Series Module:
Інтерфейси:
Елементи платы:
- Роз'єм CM4 підходить для всіх варіантів обчислювального модуля Compute Module 4
- Роз'єм 40PIN GPIO для підключення різних плат розширення
- RJ45 Gigabit Ethernet. Подвійний RJ45 Gigabit Ethernet, 10/100/1000 Мбіт / с
ETHERNET 0: CM4 оригінальний ETH
ETHERNET 1: USB з розширеним ETH - Порти USB. 3 порти USB 3.2 Gen1 для підключення різних USB-пристроїв
- Роз'єми HDMI. 2x HDMI, підтримує вивід 4K 30 кадрів в секунду
- CAM. 2 порта камери MIPI CSI
- Джерело живлення постійного струму. 7 ~ 36 В постійного струму, широкий діапазон вхідної напруги
- Подвійні світлодіодні індикатори
червоний: індикатор живлення Raspberry Pi
зелений: індикатор робочого стану Raspberry Pi - Слот для карти Micro SD для підключення карти Micro SD з попередньо записаним образом (ТІЛЬКИ варіант Lite)
- Роз'єм FAN для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
- DISP0. Порт дисплея MIPI DSI
- USB-порт SLAVE для запису образу системи в обчислювальний модуль варіант eMMC
- Тримач батареї RTC підтримує тип батарей CR1220
- Конфігурація переривання RTC
PI-RUN: CM4 перезавантажиться при перериванні RTC
GN-EN: відключення живлення CM4 при перериванні RTC
D4: вивід D4 спрацьовує при перериванні RTC - Вибір IO-VREF встановлює логічний рівень CM4 IO як 3,3 В або 1,8 В
- Вибір джерела живлення ВЕНТИЛЯТОРА. Виберіть 5 В або 12 В для приводу вентилятора
- Конфігурація системних функцій
BT_DIS: Bluetooth відключений, ТІЛЬКИ для CM4 з антеною
WiFi_DIS: Wi-Fi відключений, ТІЛЬКИ для CM4 з антеною
WP_DIS: перемикач режиму завантаження, використовується ТІЛЬКИ, коли НЕ завантажується з eMMC або SD-карти - Вибір шини RTC / FAN I2C
SDA0 / SCL0: I2C-10 використовується спільно з CSI / DSI
GPIO3 / 2: I2C-1 використовується спільно з роз'ємом 40PIN - RTL8153. Чіп USB Gigabit Ethernet
- Контролер вентилятора EMC2301, дозволяє регулювати і вимірювати швидкість обертання вентилятора
- VL805. Концентратор USB 3.0
Габаритні розміри: 109мм х 91.50мм
Приклад використання:
Інформація для розробників (Wiki):
В комплекті поставки:
- Плата CM4-DUAL-ETH-BASE x1
Вага: 0.077 кг
