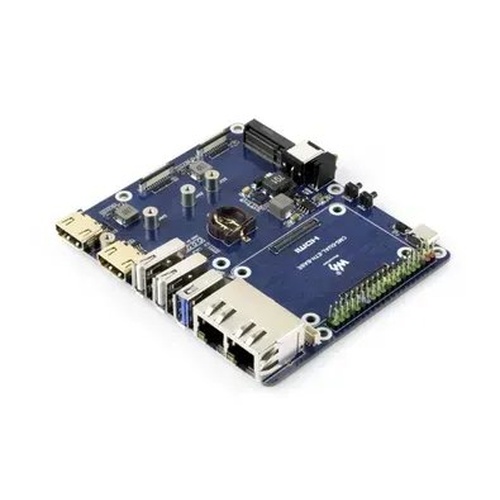

Несуча плата Dual Ethernet Base Board For Raspberry Pi CM5 (CM5-DUAL-ETH-BASE) — універсальна базова плата-розширення для Raspberry Pi Compute Module 5, що забезпечує два Ethernet-порти (1 GbE та 2.5 GbE), багатий набір інтерфейсів та можливість підключення дисплеїв і периферії для проєктів промислового та мережевого використання.
КОД ВИРОБНИКА: 32176
Основні особливості:
- Сумісність з усіма версіями Raspberry Pi Compute Module 5 (Lite та eMMC).
- Два Ethernet-порти: 1× Gigabit Ethernet та 1× 2.5 Gigabit Ethernet.
- Два HDMI-виходи з підтримкою роздільної здатності до 4K.
- Два 4-лінійні MIPI-інтерфейси для підключення дисплеїв або камер.
- Один порт USB 3.2 Gen1 та два порти USB 2.0 для периферійних пристроїв.
- Слот M.2 M-Key (PCIe Gen2/Gen3 ×1) для NVMe SSD або AI-модулів.
- Слот для TF-карти пам’яті (для версій CM5 Lite).
- 40-контактний GPIO-роз’єм, сумісний з Raspberry Pi HAT-модулями.
- Широкий діапазон живлення 7–36 V DC, придатний для промислового використання.
- Роз’єм для вентилятора охолодження та вбудований EEPROM.
Технічні характеристики:
- Підтримувані модулі: Raspberry Pi Compute Module 5
- Ethernet: 1× 1000 Mbps RJ45, 1× 2500 Mbps RJ45
- USB: 1× USB 3.2 Gen1, 2× USB 2.0
- Відеовиходи: 2× HDMI (до 4K)
- MIPI: 2× 4-lane MIPI CSI/DSI
- Розширення: M.2 M-Key (PCIe ×1)
- GPIO: 40-контактний роз’єм
- Сховище: слот TF-card (CM5 Lite)
- Живлення: 7–36 V DC
Огляд інтерфейсів плати:
|
|
Габаритні розміри: 109,0 мм × 91,5 мм
Wiki:
Вага: 0.08 кг
Комплект поставки:
- CM5-DUAL-ETH-BASE - 1 шт.
- Набір гвинтів - 1 шт.
