Несуча плата Raspberry Pi Compute Module 5 IO Board With PoE Feature - це розширювальна плата, спеціально розроблена для інтеграції з усіма варіантами Compute Module 5 (CM5). Вона забезпечує як живлення, так і мережеве підключення через один Ethernet-кабель, спрощуючи встановлення та зменшуючи кількість необхідних проводів. Дана разширювальна плата ідеально підходить для розробників та інтеграторів, які прагнуть створювати потужні та компактні системи на базі Raspberry Pi Compute Module 5 з мінімальною кількістю кабелів та максимальною функціональністю.
Основні особливості:
- Базова плата Compute Module 5 PoE підходить для оцінки Raspberry Pi CM5 або для інтеграції в кінцеві продукти. Базова плата PoE для всіх варіантів обчислювального модуля 5.
- Підключення до Compute Module 5 за допомогою стандартного роз'єму CM5 та роз'єму Raspberry Pi 40PIN GPIO підходить для всіх варіантів Compute Module 5.
- Живлення через Ethernet забезпечує як підключення до мережі, так і джерело живлення для вашого Raspberry Pi за допомогою одного кабелю.
- Підтримується твердотільний накопичувач M.2 NVMe, а також можливе завантаження Raspberry Pi із твердотільного накопичувача NVMe. Вища швидкість читання/запису порівняно зі слотом для карти TF у Raspberry Pi, що значно покращує ефективність читання/запису системи або файлів.
- Багаті периферійні роз'єми, вбудовані роз’єми, включаючи слот для карт MIPI / M.2 / HDMI / USB / ETH / TF.
- Вентилятор охолодження поставляється в комплекті в поєднанні з вентиляційним отвором для кращого відведення тепла.
- Підтримка настінного кріплення, передбачені отвори для настінного кріплення з двох сторін, що зручно для кріплення.
- Ідеально підходить для додатків Raspberry Pi з декількома периферійними вимогами або для інших промислових умов.
Технічні характеристики:
- Роз'єм CM5: підходить для всіх варіантів Compute Module 5
- Мережа: роз'єм Gigabit Ethernet RJ45, інтегрує 802.3af/at-сумісну схему PoE (5 В/5 А)
- Роз'єм: роз’єм Raspberry Pi 40PIN GPIO
- USB: USB 3.2 Покоління 1 × 2
USB 2.0 × 2
- MIPI: 4-канальний інтерфейс MIPI × 2 (22-контактний роз’єм FPC 0,5 мм)
- Відео: порт HDMI × 2, підтримує вихід 4K
- RTC: тримач батареї CR / ML2032
- Сховище: гніздо для картки TF для варіантів Compute Module 5 Lite (без eMMC)
- Роз'єм: вентилятора 5 В, роз'єм JST-SH PWM 4PIN
- NVMe: PCIe покоління 2 /3 × 1
- Споживана потужність: 5V 5A
Огляд підключень плати:

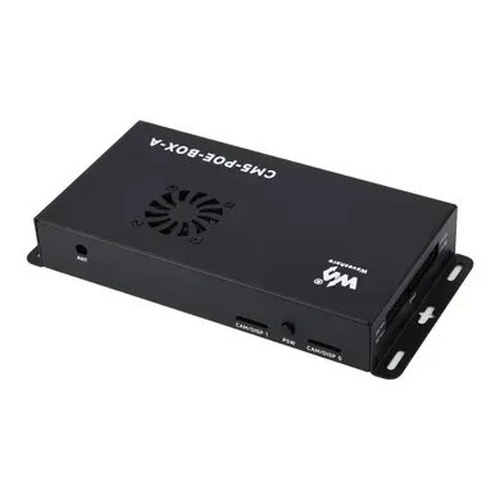

Огляд підключень корпуса:
Приклади використання:
Габаритні розміри: 160мм х 90мм (плата)
200,5мм х 97,5мм х 31мм (металевий корпус)
Wiki:
Вага: 0,148кг
Комплект поставки:
- Металевий корпус (верх і низ) x1
- CM5-PoE-BASE-A x1
- CM4-IO-BOARD-CASE-A-ADAPTER x1
- CM5-FAN-4010-5V x1
- Джерело живлення 27 Вт USB-C x1 (опціонально)
- Викрутка x1
- Гумова заглушка роз’єму антени x1
- Ковпачок на кнопці х1
- Пакет гвинтів х1
