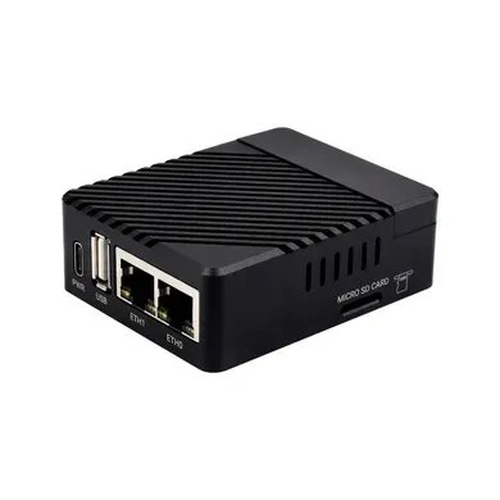

Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Mini-Computer (23852)

Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Mini-Computer (23852) є комплектом, який містить все необхідне для створення міні-комп'ютера з подвійним гігабітним Ethernet для CM4.

Цей комплект надає можливість побудувати міні-комп'ютер, який має два роз'єми гігабітного Ethernet. Це дозволяє забезпечити швидке та стабільне з'єднання з мережею, що може бути корисним для різних застосувань, таких як мережеві пристрої, сервери, маршрутизатори та інші.

Комплект включає в себе всі необхідні компоненти для збирання міні-комп'ютера, включаючи плату розширення з двома роз'ємами гігабітного Ethernet, адаптер живлення, корпус, кабелі та інші аксесуари. Крім того, він підтримує Raspberry Pi Compute Module 4, який встановлюється на плату розширення, що додає обчислювальну потужність та можливості CM4 до міні-комп'ютера.

За допомогою цього комплекту ви можете створити свій власний міні-комп'ютер з подвійним гігабітним Ethernet на базі Raspberry Pi Compute Module 4. Він надає гнучкість та можливість налаштування для різних проектів, що потребують мережевого з'єднання з високою швидкістю та надійністю.

* лише для довідки, CM4 НЕ включено.

Технічні характеристики

• CM4 SOCKET: підходить для всіх варіантів Compute Module 4
• МЕРЕЖА: подвійний роз’єм Gigabit Ethernet RJ45
• USB: порт USB 2.0
• PIN-контакт: роз’єм Raspberry Pi 40PIN GPIO
• ЗБЕРІГАННЯ: гніздо для картки TF для варіантів Compute Module 4 Lite (без eMMC)
• РОЗ'ЄМ ВЕНТИЛЯТОРА: 4-провідний порт SH1.0, дозволяє регулювати та вимірювати швидкість, 5 В
• ВХІД ЖИВЛЕННЯ: 5 В, інтерфейс Type-C
• РОЗМІРИ: 55,0 × 68,0 мм

Підключення до Compute Module 4
Стандартний роз'єм CM4 і 40-контактний роз'єм GPIO
Підходить для модулів серії Compute Module 4 Lite/EMMC

лише для довідки, CM4 НЕ включено.

Багаті інтерфейси
Точний виріз із чіткою етикеткою
Кожен виріз повністю збігається з роз’ємом

Магнітний дизайн
Магнітна знімна верхня частина з колонками розташування, яку легко фіксувати
Кращий захист для контактів GPIO

Конструкція розсіювання тепла
Металевий корпус для великої площі теплопровідності та розсіювання тепла
Вбудований вентилятор із регульованою швидкістю та охолоджуючими ребрами, більш ефективний

Посібник зі складання

Елементи плати:

1. 40-контактний роз’єм GPIO для підключення різного роду HAT
2. Гніздо CM4 підходить для всіх варіантів Compute Module 4
3. Подвійний порт Gigabit Ethernet RJ45: два порти Gigabit Ethernet RJ45, сумісні з 10/100/1000M
   1. ETHERNET 0: оригінальний мережевий порт CM4
   2. ETHERNET 1: розширений мережевий порт PCIe
4. Порт USB 2.0 типу A для підключення різних пристроїв USB
5. Роз'єм FAN для підключення вентилятора охолодження, дозволяє регулювати швидкість і вимірювати
6. Кнопка скидання
7. Перемикач завантаження
   1. УВІМКНЕНО: CM4 завантажуватиметься з інтерфейсу USB-C
   2. ВИМКНЕНО: CM4 завантажуватиметься з картки eMMC або TF
8. Порт Type-C: Джерело живлення 5 В/2,5 А або використовується для програмування eMMC
9. Гніздо для картки TF для підключення картки TF із попередньо записаним зображенням (ЛИШЕ для спрощеної версії)
10. RTL8111HН: Гігабітний чіп NIC
11. Індикатор:
    1. PWR: вказує на стан живлення Raspberry Pi
    2. SYS: вказує на робочий статус Raspberry Pi
12. Перемикач SYSTEM
    1. EEPROM_WP: запобігання перезапису EEPROM
    2. WiFi_DIS: WiFi вимкнено, лише для версії CM4 із бездротовим зв’язком
    3. BT_DIS: Bluetooth вимкнено, лише для версії CM4 із бездротовим зв’язком

Габаритні розміри:   75мм х 59,9мм х 26мм

WIKI:

Комплект поставки:

1. CM4-DUAL-ETH-MINI + металевий корпус (в зборі) x1
2. Адаптер живлення 5 В 3 А x1
3. Викрутка x1
4. Термострічка 2шт х1 шт
5. Чорна протиковзаюча гума 4 шт. x1
6.  Кулер

Вага: 0,263 кг
