Raspberry Pi Compute Module 4 PoE Mini-Computer (Type B) (20257) – це набір, який складається з базової плати Base Board With PoE Feature (Type B) з функцією PoE та спеціалізованого металевого корпусу з вентилятором, завдяки якому можна зібрати повноцінний мікрокомп'ютер на базі обчислювального модуля Raspberry Pi CM4 (сам обчислювальний модуль до складу даного комплекта не входить). Цей набір дозволяє створювати проекти промислового рівня, у тому числі проекти зі стереобаченням на базі Raspberry Pi.
Завдяки конструкції корпусу wall-mount його легко закріпити майже на будь-якій поверхні.

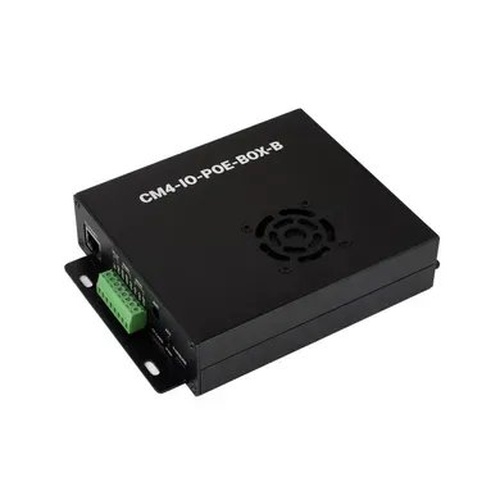

Базова плата та обчислювальний модуль захищені міцним металевим корпусом, що складається з двох частин. Корпус має отвори для всіх основних інтерфейсів, включаючи зовнішню антену (антена в комплект поставки не входить). Для кращого теплообміну в корпус вбудовано вентилятор охолодження.
Для зручності всі місця під виводи зовнішніх інтерфейсів промарковано.
Основні елементи базової плати:
1. Роз’єм CM4 підходить для всіх варіантів Compute Module 4
2. Роз’єм 40PIN GPIO
3. Вибір BOOT
-ON: CM4 завантажуватиметься з інтерфейсу USB-C
-ВИМК.: CM4 завантажуватиметься з картки eMMC або Micro SD
4. Різні функціональні штифти
5. Розёэм живлення / програмування USB Type-C
Джерело живлення 5 В/2,5 А, також дозволяє записувати образ системи у варіанти Compute Module 4 eMMC
6. Індикатори стану
-ACT: індикатор робочого стану Raspberry Pi
-PWR: індикатор живлення Raspberry Pi
7. DISP - 2 порти дисплея MIPI DSI
8. CAM - 2 порти камери MIPI CSI
9. Порти USB2.0: 4 порти USB2.0 для підключення різних пристроїв USB
10. Порти HDMI: 2 порти HDMI, підтримує подвійний вихід 4K 30fps
11. Тримач батареї RTC підтримує елемент CR1220
12. Роз'єм FAN для підключення вентилятора охолодження, дозволяє регулювати та вимірювати швидкість
13. Роз'єм PCIe Gen 2 × 1 для підключення модулів PCIe Gen 2 × 1
14. Роз'єм Gigabit Ethernet. Gigabit Ethernet RJ45 з підтримкою PoE, сумісний з 10/100/1000M
15. Вихід DC 5V
16. RS485 із захистом від блискавок потужністю 600 Вт, захистом від перепадів напруги та електростатичним захистом 15 кВ, змінена додаткова перемичка балансувального резистора 120R
17. RS232 з діодом TVS, захистом від перенапруги та ESD
18. Звуковий сигнал
19. Вибір FAN_VDD/PoE
- напруга приводу вентилятора охолодження: 12В або 5В
- PoE: увімкнути (EN) або вимкнути (DIS)
20. Мікросхема розширення USB FE1.1S
21. Чіп PCF52063ATL RTC
22. RTC/ВЕНТИЛЯТОР
- комутатор шини I2C,
- SDA0/SCL0: I2C-10 спільно з CSI/DSI
- GPIO3/2: I2C-1 спільно з роз’ємом 40PIN
23. Вибір логічного рівня вводу/виводу встановлює логічний рівень вводу/виводу CM4 як 3,3 В або 1,8 В
24. Конфігурація переривання RTC
- PI-RUN: CM4 перезавантажиться після переривання RTC
- GN-EN: відключення живлення CM4 через переривання RTC
- D4: контакт D4 спрацьовує при перериванні RTC
25. У гніздо для картки Micro SD вставте картку Micro SD із попередньо записаною системою, щоб запустити Compute Module 4 Lite
Габаритні розміри: 114,6мм х 124,5мм х 32,9мм
Інформація для розробників (Wiki):
До комплекту поставки входять:
- Базова плата Compute Module 4 PoE (B) x1
- Металевий корпус (верх і низ) x1
- Вентилятор з ШІМ Fan-4010-PWM-12V x1
- Викрутка x1
- Пакет гвинтів х1 шт
- Адаптер живлення 5 В 3 А USB-C x1
Вага: 0.482 кг
