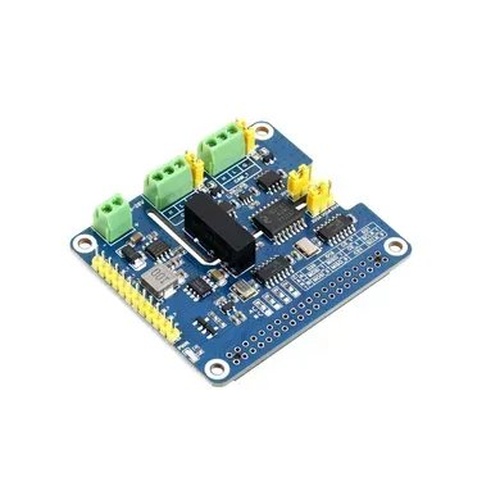

Плата розширення Raspberry Pi 2-CH CAN FD HAT (17075)

Плата розширення Raspberry Pi 2-CH CAN FD HAT (17075) – це розширювальна плата (HAT) для Raspberry Pi, яка дозволяє підключити та працювати з CAN-інтерфейсом. Вона підтримує CAN FD (CAN із гнучкою швидкістю передачі даних), що забезпечує передачу даних не лише з оригінальним протоколом CAN 2.0, але й CAN FD із вищою пропускною здатністю даних.  CAN FD означає "Controller Area Network Flexible Data-Rate". CAN FD є покращеною версією протоколу CAN, яка дозволяє передавати дані з більшою швидкістю та більшим обсягом інформації.

Завдяки багатьом вбудованим схемам захисту, включаючи 500 Вт грозового перенапруги, захист від електростатичного розряду, захист від короткого замикання та електричну ізоляцію, це робить зв’язок більш безпечним і надійним.

Сумісність з Raspberry Pi: Ця розширювальна плата спеціально розроблена для використання з Raspberry Pi, що дозволяє легко підключати її до вихідних роз'ємів GPIO на Raspberry Pi.

Цей продукт є корисним додатком до Raspberry Pi для проектів, які вимагають комунікації з пристроями або системами, що використовують протокол CAN.

Основні особливості:

• Має стандартний роз’єм розширення Raspberry Pi 40PIN GPIO, підтримує плати серії Raspberry Pi, Jetson Nano
• Підтримує як традиційні протоколи CAN2.0, так і CAN FD
• Має розривні штирі керування SPI для підключення до плат керування хоста, таких як STM32/Arduino
• Вбудована електрична ізоляція (ізольована напруга до 5 кВ) забезпечує стабільну роботу, більш високу здатність запобігати перешкодам
• Має вбудований блискавкозахист, захист від електростатичного розряду, захист від короткого замикання, більш безпечний зв'язок
• Має будований перетворювач напруги (робоча напруга обирається 3,3 В/5 В перемичкою)
• Має вбудований кінцевий резистор 120 Ом (налаштований перемичкою)
• Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/Arduino)

Технічні характеристики:

• CAN КОНТРОЛЕР: MCP2518FD
• ШИНА КЕРУВАННЯ: SPI
• ДЖЕРЕЛО ЖИВЛЕННЯ: Термінал зовнішнього джерела живлення АБО Raspberry Pi
• Гвинтова КЛЕМА: ВХІДНА НАПРУГА DC 8~28В
• РОБОЧА НАПРУГА: 5В
• ЛОГІЧНИЙ РІВЕНЬ: 3,3В/5В
• РОЗМІРИ: 65,0 × 56,5 мм

Увімкніть ізольовану та стабільну функцію CAN FD для вашого Raspberry Pi

Розроблено для серії Raspberry Pi
Стандартний роз’єм Raspberry Pi 40PIN GPIO, налаштований для плат серії Raspberry Pi

Підтримка 2-канального CAN
Контролер CAN MCP2518FD + мікросхема трансивера CAN

До 4-CH CAN через каскад
Вбудована мікросхема SPI0 / SPI1 для вибору та переривання конфігурації контактів, уникнення конфлікту з іншими підлеглими пристроями SPI, також використовується для каскадування для підтримки 4-канального зв’язку CAN
* Потрібні кілька HAT

Електроізоляційна схема безпечна та стабільна
SM24CANB TVS діод, захист від електростатичного розряду, захист від перехідної пікової напруги

Гнучкі та зручні джемпери
Легко виберіть робочу напругу 3,3 В / 5 В або ввімкніть/вимкніть кінцевий резистор 120 Ом за допомогою вбудованих перемичок

Елементи плати:

1. Контролер MCP2518FD
2. Трансивер чіп
3. Цифровий ізолятор SI8642ED
4. Мікросхема живлення MP1584EN
5. Мікросхема живлення RT9193-33
6. Модуль ізоляції джерела живлення B0505LS-1W
7. Стандартний роз’єм Raspberry Pi 40PIN GPIO
8. Гвинтова клема шини CAN
9. Термінал зовнішнього живлення Вхід 8 ~ 26 В постійного струму
10. Контрольні контакти MCU для використання з хост-платами, такими як Arduino
11.  Перемикач термінального резистора 120 Ом
12. Логічний перемикач рівня 3,3 В/5 В
13. Вибір режиму роботи CAN
    1. A: CAN_0 і CAN_1 використовують два окремих SPI (за замовчуванням)
    2. B: CAN_0 і CAN_1 спільно використовують один SPI
14. Індикатор потужності
15. Діод вільного ходу
16. Діодна матриця TVS SM24CANB
17. Блок живлення із захищеним діодом
18. Швидкий запобіжник на 2 А

Розпіновка:

Габаритні розміри:  65мм х 56,5мм

WIKI:

Комплект поставки:

1. 2-CH CAN FD HAT x1
2. 2×20PIN гніздо x1
3. Пакет Standoffs (2шт) x1

Вага: 0,03 кг
