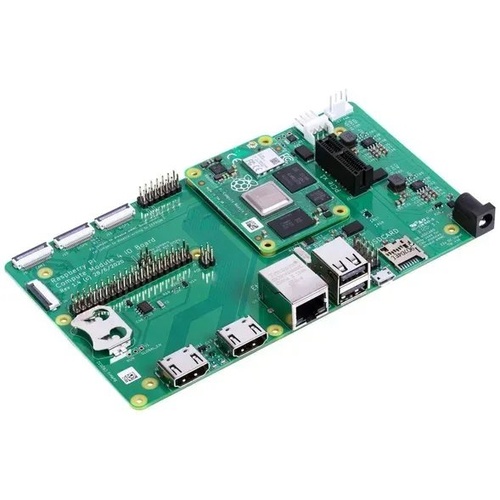

Raspberry Pi Compute Module 4 I/O Board — спеціально розроблена плата для дослідження роботи обчислювального модуля Raspberry Pi Compute Module 4. Плата обладнана всіма фізичними інтерфейсами і повнорозмірними роз'ємами для підключення периферійних пристроїв, GPIO інтерфейс для підключення плат розширення, додаткових модулів і зовнішніх пристроїв, а також має спеціальне місце для монтажу і підключення самого високопродуктивного обчислювального модуля RPi Compute Module 4. Дана плата призначена в першу чергу для швидкого початку роботи з Комп'ютерним модулем RPi і надає розробникам готове рішення для прототипування і дослідження можливостей обчислювального модуля в "коробковому" виконанні.
УВАГА! У комплекті поставки тільки несуча плата Compute Module 4 I/O Board. Обчислювальний модуль поставляється окремо!
Технічні характеристики:
- Роз'єм зовнішнього живлення (+12 В, +5 В)
- 2 повнорозмірних роз'єми HDMI 2.0
- 2 x USB 2.0 роз'єми, з роз'ємом для двох додаткових коннекторів
- Gigabit Ethernet RJ45 з підтримкою PoE
- Роз'єм Micro USB для оновлення Compute Module 4
- Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC)
- Роз'єм PCIe Gen 2
- Стандартний роз'єм вентилятора
- 2 x MIPI DSI Display FPC роз'єми дисплея (22-контактний кабель з кроком 0,5 мм)
- 2 x MIPI CSI - 2 роз'єми камери FPC (22-контактний кабель з кроком 0,5 мм)
- Стандартний роз'єм Raspberry Pi для підключення плат розширення HAT - 40pin GPIO
- Вбудований годинник з батарейним відсіком і можливістю пробудження Compute Module 4
- Різні перемички для відключення певних функцій, наприклад бездротового зв'язку, записи EEPROM і т.д.
Роз'єми і порти:
Габаритні розміри: 160 mm × 90 mm
