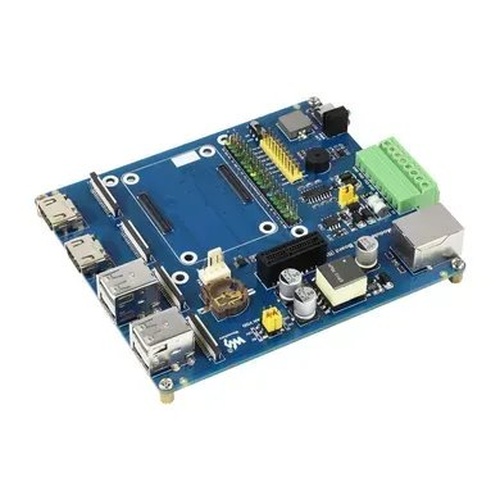

Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157)

В комлпект модуль Raspberry Pi Compute Module 4 не входить

Raspberry Pi Compute Module 4 I/O PoE Board (B) (20157) — це базова плата, розроблена для Raspberry Pi Compute Module 4. Вона має функцію живлення через інтернет PoE Ethernet. Плата містить промислові неізольовані інтерфейси, такі як RS485, RS232 і GPIO, що робить її ідеальним вибором для різних промислових додатків.

Основні особливості:

• Сумісна з обчислювальним модулем Raspberry Pi 4
• Порт Ethernet 10 / 100M / 1000M з автопогодженням, з включеним PoE
• USB HUB, дозволяє підключати більше USB-пристроїв
• Надає різні ізольовані інтерфейси: RS485, RS232, GPIO, RTC
• Кілька портів, пов'язаних з відео, таких як HDMI, DSI, CSI

Технічні характеристики:

• Роз'єм CM4 SOCKET. Підходить для всіх варіантів Compute Module 4
• Комунікація: Роз'єм Gigabit Ethernet RJ45, інтегрує схему PoE, сумісну з 802.3af (5 В / 2,5 А)
• РОЗ'ЄМИ. Неізольований RS485, неізольований RS232, PCIe Gen 2 x1, I2C, GPIO
• USB-порт. 4х USB 2.0 Type A
• ДІСПЛЕЙ. Два порта дисплея MIPI DSI (15-контактний роз'єм FPC 1,0 мм)
• КАМЕРА: Два порта камери MIPI CSI-2 (15-контактний роз'єм 1.0 мм FPC)
• ВІДЕО. Два порти HDMI, підтримка виведення 4K 30 кадрів в секунду
• RTC Годинник реального часу з батарейним відсіком і можливістю пробудження Compute Module 4
• СХОВИЩЕ. Роз'єм для карти MicroSD для варіантів Compute Module 4 Lite (без eMMC)
• ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ з регульованою швидкістю обертання, вхід 5 В / 12 В
• ЖИВЛЕННЯ. 5V
• ГАБАРИТНІ РОЗМІРИ. 124.5мм × 108.8 мм

Інтерфейси (CSI/DSI/HDMI/USB/ETH/PCIe/RS232/RS485):

Приклад використання:

Елементи платы:

1. Роз'єм Compute Module 4 для підключення Raspberry Pi Compute Module 4
2. Роз'єм 40PIN GPIO
3. Вибір ЗАВАНТАЖЕННЯ
   ВКЛ: CM4 буде завантажуватися з інтерфейсу USB-C
   ВИКЛ: CM4 буде завантажуватися з карти eMMC або Micro SD.
4. Різні функціональні контакти
5. USB Type-C живлення/ програмування:
   джерело живлення 5 В / 2,5 А,
   також дозволяє записувати образ системи в обчислювальний модуль 4 варіант eMMC
6. Індикатори стану
   ACT: індикатор робочого стану Raspberry Pi
   PWR: індикатор живлення Raspberry Pi
7. DISP. 2 порта дисплея MIPI DSI
8. САМ. 2x порта камери MIPI CSI
9. Порти USB2.0. 4 порти USB2.0 для підключення різних USB-пристроїв
10. Порти HDMI. 2 порти HDMI, підтримка подвійного виведення 4K 30 кадрів в секунду
11. Тримач батареї RTC підтримує тип CR1220
12. Роз'єм FAN для підключення охолоджуючого вентилятора, дозволяє регулювати і вимірювати швидкість
13. Роз'єм PCIe Gen 2 × 1 для підключення модулів PCIe Gen 2 × 1
14. Роз'єм Gigabit Ethernet. Gigabit Ethernet RJ45 з підтримкою PoE, 10/100/1000 Мбіт / с
15. Вихід 5 В постійного струму
16. RS485 з захистом від блискавки 600 Вт, захистом від перенапруги і електростатичним розрядом 15 кВ, опциональна переставлена ​​перемичка балансування резистора 120R
17. RS232 з TVS-діодом, захистом від перенапруги і електростатичного розряду
18. Зумер
19. Вибір FAN_VDD / PoE.
    Напруга приводу охолоджуючого вентилятора: 12 В або 5 В
    PoE: включити (EN) або відключити (DIS)

Габаритні розміри: 124.5мм х 108.8мм

Інформація для розробників (Wiki):

В комплекті поставки:

1. Плата Compute Module 4 PoE Board (B) x1

Вага: 0.106 кг
