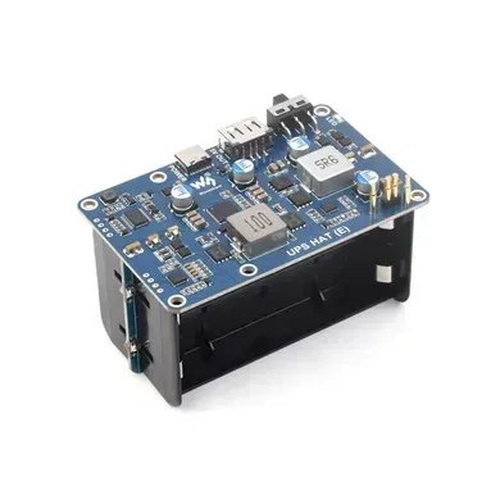

Плата розширення UPS HAT (E) - це плата розширення джерела безперебійного живлення (UPS), спеціально розроблена для одноплатних комп’ютерів серії Raspberry Pi. Вбудована мікросхема вимірювача заряду акумулятора, мікросхема швидкої зарядки та потужна мікросхема перетворювача можуть забезпечити вхід і вихід високої потужності, а також контролювати робочий стан модуля через інтерфейс I2C. Ця плата дозволяє забезпечити стабільне живлення вашого пристрою у випадку перебоїв з електропостачанням, зберігаючи ваші дані та запобігаючи раптовому вимкненню.
Основні особливості:
- Застосовує роз’єми Pogo Pins, сумісні з Raspberry Pi 5/4B/3B+.
- Вбудований порт Type-C із швидкою двонаправленою зарядкою, підтримує кілька протоколів введення/виведення зарядки, наприклад PD3.0, потужність заряджання до 40 Вт.
- Інтегральна схема датчика рівня заряду акумулятора для зчитування напруги акумулятора, струму, потужності, залишкової ємності та інших параметрів.
- Підтримує зв'язок по шині I2C для моніторингу робочого стану порту Type-C і акумуляторів у реальному часі.
- Підтримує 4 × 21700 Li акумуляторів (НЕ включені до комплекту), більшої ємності та довшого терміну служби акумуляторів.
- Вбудована мікросхема високої потужності для стабільної вихідної потужності 5 В 6 А.
- Вбудоване керування MCU, підтримує виявлення підключення живлення та завантаження Raspberry Pi.
- Підтримує відображення рівня акумуляторів в системі, легко перевірити робочий стан HAT.
- В комплект входить онлайн-ресурси розробки та посібник.
Технічні характеристики:
- Вихідна напруга: 5В
- Шина керування: I2C
- Заряд акумуляторів: двонаправлений протокол введення/виведення, підтримка до 40 Вт
- Вихідна потужність: 5В 6А
- Тип акумуляторів: 21700 3,6 В
- Поточна ємність: 5000mAh (стандарт)
- Розмір монтажного отвору: 3,0 мм
Зверніть увагу:
- Li- акумуляторні батареї є нестабільними, дотримуйтесь правил їх заряджання та використання.
- Не підключайте полярності навпаки, під час зарядки або розрядки акумуляторних батарей.
- Не використовуйте низькоякісні зарядні пристрої.
- Перевіряйте на сумісність акумуляторні батареї і плату розширення,
- Літієві батареї мають обмежений цикл життя, їх слід замінювати новими, коли вони досягають максимального циклу життя, або працюють більше двох років, залежно від того, що настане раніше.
- Тримайте подалі від легкозаймистих речовин, від дітей, уникати аварій через недбале зберігання.
Опис обладнання плати:
Роз'єм з конекторами Pogo Pin забезпечує живлення Raspberry Pi без використання будь-яких ресурсів GPIO.
Габаритні розміри: 88мм х 56мм.
Wiki:
Вага: 0,127г (акумулятори 21700 НЕ входять в комплект)
Комплект поставки:
- UPS HAT (E) x1
- Акрилова захисна панель x1
- Пакет гвинтів х1 шт
