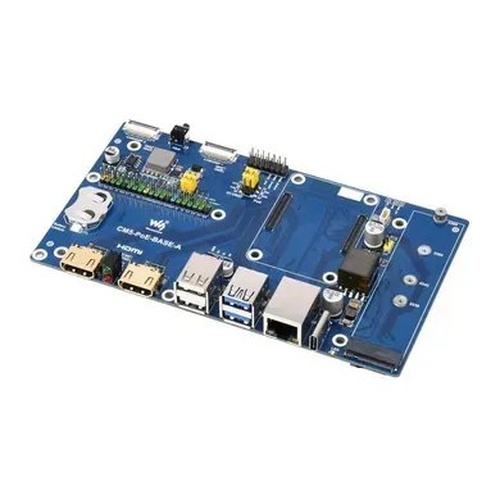

Несуча плата Raspberry Pi Compute Module 5 PoE-BASE-A - це потужна плата розширення, спеціально розроблена для модулів Raspberry Pi Compute Module 5. Вона забезпечує широкий спектр інтерфейсів для підключення периферійних пристроїв, а завдяки функції Power over Ethernet (PoE) дозволяє живити пристрій безпосередньо через мережевий кабель, що робить її ідеальним рішенням для компактних і віддалених установок. Дана плата розширенння являє собою ідеальне рішення для створення високопродуктивних вбудованих систем, мережевого обладнання, автоматизації та IoT-проектів, що потребують живлення через Ethernet.
Основні особливості:
- Зменшує кількість кабелів і спрощує інсталяцію в місцях із обмеженим доступом до електромережі.
- Розширений набір портів для підключення різних пристроїв і модулів.
- Завдяки PCIe, USB 3.0 та Gigabit Ethernet можливе швидке передавання даних.
- В платі застосовано надійні компоненти та зручний монтаж для промислових і комерційних проектів.
Технічні характеристики:
- Роз'єм CM5: підходить для всіх варіантів Compute Module 5.
- Мережа: Gigabit Ethernet RJ45 роз'єм, інтегрує 802.3af/at-сумісну схему PoE (5 В/5 А).
- Роз'єм: Raspberry Pi 40PIN GPIO.
- USB: USB 3.2 Gen1 × 2; USB 2.0 × 2.
- Протокол інтерфейса MIPI: 4-канальний інтерфейс MIPI × 2 (22-контактний роз’єм FPC 0,5 мм).
- Відео: порт HDMI × 2, підтримує вихід 4K.
- Тримач батареї RTC: CR / ML2032.
- Зберігання: Гніздо для картки TF для варіантів Compute Module 5 Lite (без eMMC).
- Роз'єм вентилятора: 5 В, роз'єм JST-SH PWM 4PIN.
- Інтерфейс доступа NVMe: PCIe Gen2/3 × 1.
- Споживана потужність: 5V/5A.
Підключення до Compute Module 5. Стандартний роз'єм CM5 і роз'єм Raspberry Pi 40PIN GPIO підходить для всіх варіантів Compute Module 5.
Підтримує твердотільний накопичувач M.2 NVMe. Підтримується вища швидкість читання/запису порівняно зі слотом для карти TF у Raspberry Pi, що значно покращує ефективність читання/запису системи або файлів, підтримується завантаження Raspberry Pi із твердотільного накопичувача NVMe
Широкий вибір периферійних роз'ємів. Вбудовані роз’єми, включаючи слот для карт MIPI / M.2 / HDMI / USB / ETH / TF
Габаритні розміри: 160мм х 90мм
Wiki:
Вага: 0.148 кг
Комплект поставки:
- CM5-PoE-BASE-A x1
- Пакет гвинтів х1 шт
