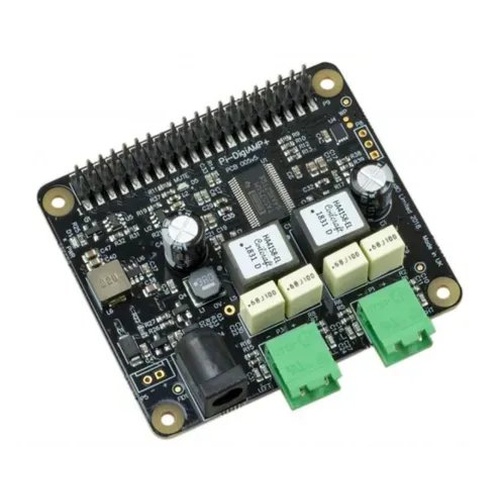

Плата розширення IQaudio DigiAMP + призначена для прямого підключення до двох пасивних стереодинамикам з потужністю до 35 Вт на канал і регульованим виходом. Вона деально підходить для Hi-Fi системи на базі Raspberry Pi. IQaudio DigiAMP + використовує чіп Texas Instruments TAS5756M PowerDAC і підключається до 40-контактного роз'єму GPIO Raspberry Pi.
Сумісна з наступними пристроями: Raspberry Pi 1 Model B +, Raspberry Pi 2, Raspberry Pi 3 або Raspberry Pi 4.
Живлення плати звукового підсилювача здійснюється від зовнішнього джерела і вимагає рівня напруги 12-24 В постійного струму. Виробником рекомендується використовувати блок живлення XP Power VEC65US19.
DigiAMP + була розроблена спеціально для повного забезпечення живлення мікрокомп'ютера Raspberry Pi, на який вона встановлюється, забезпечуючи 5,1 В при 2,5 А для його роботи.
Увага! НЕ ПІДКЛЮЧАЙТЕ Живлення До ВЛАСНОГО ВХОДУ ЖИВЛЕННЯ RASPBERRY Pi ПІД ЧАС ВИКОРИСТАННЯ DigiAMP +.
При включенні підсилювач за замовчуванням переводиться в режим відключення звуку (mute) - горить світлодіод відключення звуку. Індикація светодиодом стану відключення звуку (mute) управляється програмним забезпеченням (Raspberry Pi GPIO22).
P5: Альтернативний вхід живлення для провідних інсталяцій. ОБОВ'ЯЗКОВО ВИКОНУВАТИ ПОЛЯРНІСТЬ!
P8: TAS5756m Внутрішній GPIO 1/2/3
Елементи плати:
Power LED - світлодіод індикації живлення
Mute LED - світлодіод індикації відключення звуку
Raspberry Pi GPIO header - роз'єм GPIO
HAT EEPROM Write Enable - EEPROM для HAT-пристроїв можливість для запису
Speaker Terminals - роз'єми підключення колонок
Power In (12-24V) - роз'єм підключення живлення 12-24В
