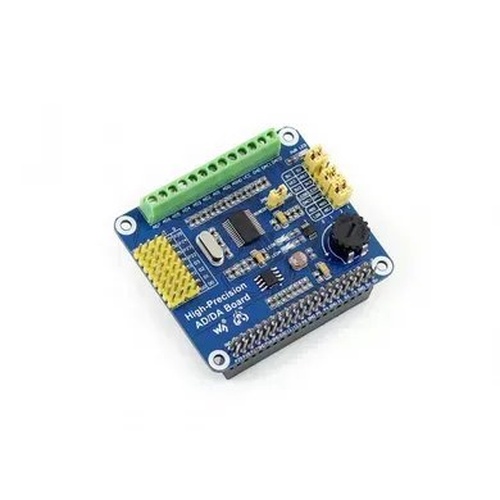

Перетворювач аналого-цифрових сигналів High‑Precision AD/DA Board — плата‑розширення HAT для Raspberry Pi, що додає AD/DA функції: 8‑канальний 24‑біт ADS1256 АЦП та 2‑канальний 16‑біт DAC8552 ЦАП.
КОД ВИРОБНИКА: 11010
Основні особливості:
- Підключення через стандартний Raspberry Pi 40‑pin GPIO хедер, сумісний із Raspberry Pi та Jetson Nano.
- Вбудований ADS1256: 8‑канальний 24‑бітовий АЦП (4 диференційні входи), швидкість до 30 ksps.
- Вбудований DAC8552: 2‑канальний 16‑бітовий ЦАП.
- Інтерфейси для підключення аналогових датчиків: пінхедери сумісні з Waveshare sensor interface та гвинтові клеми.
- AD/DA демо-кола для візуалізації сигналів: світлодіод і потенціометр для тестування.
Технічні характеристики:
- АЦП: ADS1256, 8 каналів, 24‑біт/канал, 4 диференційні входи, до 30 ksps
- ЦАП: DAC8552, 2 канали, 16‑біт
- Сумісність: Raspberry Pi, Jetson Nano через 40‑pin GPIO
- Інтерфейси введення: пінхедери та гвинтові клеми
- Живлення: 5 В і 3.3 В від Raspberry Pi GPIO
- Тестові компоненти: LM285‑2.5 референс, 7.68 MHz кристал, фотодатчик, світлодіод, потенціометр
Огляд інтерфейсів плати:
- Інтерфейс Raspberry Pi GPIO: для підключення до Pi.
- Вхід/вихід AD/DA: гвинтові клеми.
- Вхід AD: штифтові роз'єми, розклад виводів сумісний зі стандартом інтерфейсу датчиків Waveshare, просте підключення різних аналогових модулів датчиків.
- Кристал 7,68 МГц.
- LM285-2.5: забезпечує опорну напругу для мікросхеми АЦП.
- Фоторезистор.
- Світлодіодний індикатор виходу.
- Потенціометр 10 кОм.
- DAC8552: 16-бітний високоточний ЦАП, 2 канали
- Індикатор живлення
- ADS1256: 24-бітний високоточний АЦП, 8 каналів (4 канали диференціального входу)
- Перемичка для тестування АЦП
- Перемичка для тестування ЦАП
- Перемичка для вибору живлення
- Конфігурація опорного заземлення АЦП: при одноканальному вході АЦП, AINCOM є опорним виводом, який можна підключити до GND або зовнішньої опорної напруги
Габаритні розміри: 65 мм × 56.2 мм × 10 мм
Wiki:
Вага: 32 г
Комплект поставки:
- High‑Precision AD/DA Board - 1 шт.
- RPi screws pack (2pcs) - 1 шт.
