Raspberry Pi Compute Module 4 - не входить до комплекту поставки!

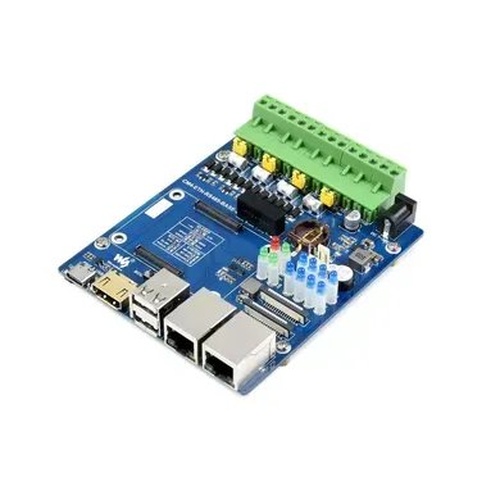

Raspberry Pi Compute Module 4 Dual ETH Quad RS485 Base Board (B) (21666) – це базова плата для Compute Module 4 Lite/eMMC, що підходить для оцінки роботи обчислювального модуля Raspberry Pi CM4 або для його інтеграції в кінцеві продукти, які вимагають багатоканального зв'язку RS485 або іншого промислового контексту.
Приклад використання:
Увага! Всі сторонні пристрої, кабелі та модулі на цьому прикладі наведені тільки для демонстрації та не входять у комплект постачання.
Технічні характеристики:
| Роз'єм CM4 | підходить для всіх варіантів Compute Module 4 |
|---|---|
| Мережа | роз'єм Gigabit Ethernet RJ45 |
| Роз'єм | ізольований RS485 × 4, гвинтова клема живлення × 1 |
| USB | USB 2.0 Type A роз'єм × 2 |
| Камера | MIPI CSI-2 порт × 2 (15pin 1.0mm FPC роз'єм) |
| Відео | HDMI порт × 1, підтримка вихода 4K 30fps |
| RTC | Годинник реального часу з гніздом для батареї та можливістю виведення Compute Module 4 з режиму сну |
| Роз'єм вентилятора | дозволяє регулювати швидкість, 5В |
| Зберігання даних | Гніздо для карти Micro SD для варіантів Compute Module 4 Lite (без eMMC) |
| Індикатори | Індикатор живлення × 1, індикатор стану CM4 × 1, Світлодіод користувача × 2, індикатор зв’язку RS485 × 8 |
| Вхід живлення | 7-36V (круглий роз'єм) |
| Габаритні розміри | 93.6 × 108.8mm |
Інтерфейси:
1. Роз’єм CM4 підходить для всіх варіантів Compute Module 4
2. IO-VREF. Встановлює логічний рівень CM4 IO на 3,3 В (за замовчуванням) або 1,8 В
3. RTC-12C: вибір шини 12C для RTC. Можна вибрати SDA0 і SCLO (за замовчуванням) або GPIO2 і GPIO3
4. RTC INT: вибір контакту переривання RTC
- D16: використовуйте GPIO16 для отримання сигналу переривання під час переривання RTC (за замовчуванням)
- GL-EN: відключення живлення CM4 через переривання RTC
- PI-RUN: CM4 перезавантажиться після переривання RTC
5. SYSTEM: конфігурація системних функцій
- WP-DIS: запобігання перезапису EEPROM
- BT-DIS: вимкнення функції Bluetooth ТІЛЬКИ для CM4 з варіантом антени
- WIFI-DIS: вимкнути функцію WiFi ТІЛЬКИ для CM4 з варіантом антени
6. Завантаження
- ON: CM4 буде завантажено з інтерфейсу USB-C
- OFF: CM4 завантажуватиметься з картки eMMC або Micro SD
7. PWR & USB
- Коли перемикач BOOT знаходиться в положенні «ON», його можна використовувати як USB-порт для програмування або джерела живлення постійного струму
- Коли перемикач BOOT знаходиться в положенні "OFF", використовується лише як порт джерела живлення постійного струму
8. HDMI0. Порт HDMI, підтримує вихід 4K 30fps
9. USB. 2x USB 2.0 для підключення різноманітних пристроїв USB
10. ETHERNET0. CM4 оригінальний Gigabit RJ45 ETH
11. ETHERNET1. Розширений USB 100M ETH
12. CAM0 і CAM1. 2 порти камери MIPI CSI
13. Звуковий сигнал. Керування GPIO22
14. FAN. 4-контактний роз’єм для вентилятора охолодження (підтримує лише 5 В) дозволяє регулювати швидкість за допомогою ШІМ (контроль GPIO18, вимірювання швидкості не підтримується)
15. Гніздо для батареї RTC. Підтримує кнопковий елемент CR1220
16. Індикатор RS485 TX/RX
- TXn: індикатор TX для каналу n
- RXn: індикатор RX для каналу n
17. Світлодіод користувача
- USER0: керування GPIO20
- USER1: керування GPIO26
18. PWR. Індикатор живлення Raspberry Pi
19. ACT. Індикатор робочого стану Raspberry Pi
20. DC 7~36V. Інтерфейс джерела живлення постійного струму
21. Термінал живлення. Термінал джерела живлення постійного струму, підтримує вхідну напругу широкого діапазону (7~36 В)
22. Термінал RS485. 4 ізольовані термінали RS485 з відстанню 5,08 мм
23. Jumper. Перемичка для вибору балансового резистора 120R
24. Вибір режиму роботи RS485
- Full-auto: автоматичний режим, легкий для програмного керування, але вантажопідйомність слабка
- Semi-auto: напівавтоматичний режим, який вимагає ручного перемикання TX/RX, з високою надійністю та великою здатністю до навантаження
25. Мікросхема шифрування. Мікросхема шифрування ATSHA204 забезпечує багаторазове шифрування для забезпечення безпеки та надійності даних
26. Гніздо для карти Micro SD для підключення карти Micro SD із попередньо записаним образом (ЛИШЕ для спрощеної версії)
Габаритні розміри: 93.6 мм × 108.8 мм
Інформація для розробників (Wiki):
До комплекту поставки входять:
- CM4-ETH-RS485-BASE-B x1
Вага: 0.100 кг
