В комплект модуль Raspberry Pi Compute Module 4 не входить

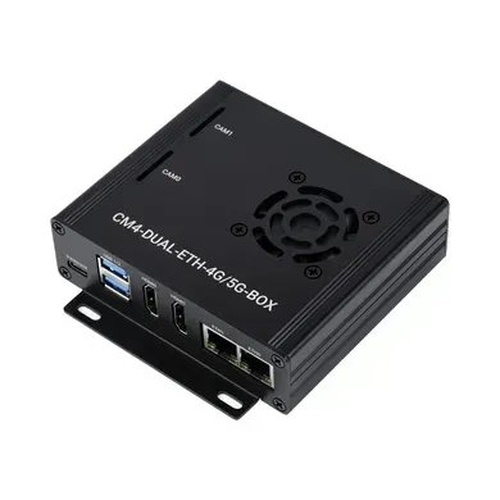

Raspberry Pi Compute Module 4 Dual Gigabit Ethernet 5G/4G Mini-Computer (21108) – це набір, який складається з базової плати Dual Gigabit Ethernet 5G/4G Base Board з функцією зв'язку 5G/4G та спеціалізованого металевого корпусу з вентилятором, завдяки якому можна зібрати повноцінний мікрокомп'ютер на базі обчислювального модуля Raspberry Pi CM4 (сам обчислювальний модуль до складу даного комплекта не входить). Цей набір дозволяє створювати проекти промислового рівня, у тому числі проекти зі стереобаченням на базі Raspberry Pi.
Щоб увімкнути функцію стільникової мережі 5G/4G/3G/2G, потрібен додатковий модуль зв’язку, рекомендовано: SIM7600G-H-M.2 , SIM8202G-M2 , SIM8200EA-M2. Базова плата сумысна з модулями зв'язку з інтерфейсом M.2 B KEY.
Завдяки конструкції корпусу wall-mount його легко закріпити майже на будь-якій поверхні.
Базова плата та обчислювальний модуль захищені міцним металевим корпусом, що складається з двох частин. Корпус має отвори для всіх основних інтерфейсів, включаючи зовнішню антену (антена в комплект поставки не входить). Для кращого теплообміну в корпус вбудовано вентилятор охолодження.
Для зручності всі місця під виводи зовнішніх інтерфейсів промарковано.
Основні елементи базової плати:
1. Роз’єм CM4 підходить для всіх варіантів Compute Module 4
2. 40-контактний роз’єм GPIO для підключення різного роду плат розширення
3. RJ45 Gigabit Ethernet - подвійний RJ45 Gigabit Ethernet, сумісний з 10/100/1000M
- ETHERNET 0: оригінальний ETH CM4
- ETHERNET 1: USB розширений ETH
4. Роз'єми HDMI - 2x HDMI, підтримує вихід 4K 30fps
5. Порти USB 3.2. 2x USB 3.2 Gen1 для підключення різноманітних пристроїв USB
6. PWR & USB роз'єм живлення постійним струмом або порт програмування USB
7. Роз'єм FAN для підключення вентилятора охолодження, дозволяє регулювати та вимірювати швидкість
8. CAM - 2 порти камери MIPI CSI
9. Індикатор стану модуля 4G/5G
- STA червоний: індикатор увімкнення модуля
- NET зелений: індикатор робочого стану модуля
10. Індикатор стану CM4
- PWR червоний: індикатор живлення Raspberry Pi
- ACT зелений: індикатор робочого стану Raspberry Pi
11. Вибір BOOT
- ON: CM4 буде завантажено з інтерфейсу USB-C
- OFF: CM4 завантажуватиметься з картки eMMC або Micro SD
12. DISP - порт дисплея MIPI DSI
13. M.2 B KEY підтримує модулі 4G/5G або інші модулі зв’язку за допомогою USB-каналу
14. Слот для карти Nano-SIM підтримує стандартну картку Nano-SIM для зв'язку 5G/4G/3G/2G
15. Гніздо для карти Micro SD для підключення карти Micro SD із попередньо записаним образом (ЛИШЕ для Lite версії)
16. Тримач батареї RTC підтримує елемент живлення типу CR2032
17. Конфігурація переривання RTC
- PI-RUN: CM4 перезавантажиться після переривання RTC
- GL-EN: відключення живлення CM4 через переривання RTC
- D4: контакт D4 спрацьовує при перериванні RTC (за замовчуванням)
18. Вибір IO-VREF встановлює логічний рівень CM4 IO як 3,3 В (за замовчуванням) або 1,8 В
19. Вибір джерела живлення вентилятора: 12 В (за замовчуванням) або 5 В
20. Вибір шини RTC/FAN I2C
- SDA0/SCL0: I2C-10 спільно з CSI/DSI (за замовчуванням)
- GPIO3/2: I2C-1 спільно з роз’ємом 40PIN
21. Конфігурація системних функцій
- BT_DIS: Bluetooth вимкнено, ТІЛЬКИ для CM4 з варіантом антени
- WiFi_DIS: Wi-Fi вимкнено, ТІЛЬКИ для CM4 з варіантом антени
- WP_DIS: перемикач режиму завантаження, використовується ТІЛЬКИ, коли НЕ завантажується з eMMC або SD-карти
22. Мікросхема USB Gigabit Ethernet RTL8153
Габаритні розміри: 104,8мм х 90мм х 29,7мм
ф
Інформація для розробників (Wiki):
До комплекту поставки входять:
- Базова плата CM4-DUAL-ETH-4G/5G-BASE x1
- Металевий корпус (верх і низ) x1
- Вентилятор-4010-ШІМ-12В x1
- Адаптер живлення 5 В 3 А типу C x1
- Викрутка x1
- Антенний роз'єм гумовий штекер 4шт x1
- Пакет гвинтів х1 шт
Вага: 0.357 кг
