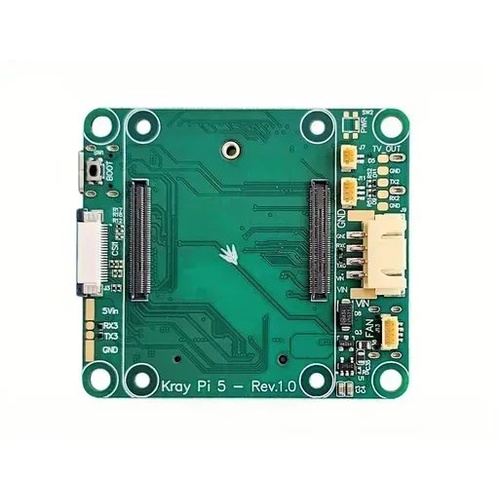

Несуча плата Kray Pi 5 для Raspberry Compute Module 5 / 4 — це універсальна й продуктивна базова плата, створена для повноцінного розкриття можливостей модулів Raspberry Pi CM5 та CM4. Вона компактна та легка, спеціально розроблена для використання у дронах та інших компактних вбудованих системах. Плата включає всі необхідні інтерфейси для підключення сенсорів, камер, керуючих модулів та іншої периферії. Роз’єми та монтажні отвори продумані так, щоб підходити під стандартні кріплення дронів, забезпечуючи швидку та зручну інтеграцію.
Режим підтримки CM4 вимагає попередньої апаратної зміни, яка виконується на виробництві та не може бути проведена в польових умовах.
Крім того, Kray Pi 5 підтримує CM5 модулі з аналоговим відеовиходом, що розширює можливості підключення дисплеїв та відеопристроїв.
Завдяки надійній конструкції та оптимізованим можливостям живлення плата ідеально підходить для високопродуктивних, мобільних та автономних рішень, де важливі компактність, легкість і стабільність роботи.
Основні особливості:
- Універсальна базова плата для Raspberry CM5 та CM4 (режим CM4 доступний після заводського налаштування).
- Підтримує CM5 модулі з аналоговим відеовиходом для підключення дисплеїв та відеопристроїв.
- Компактна та легка, ідеальна для дронів та вбудованих систем.
- Включає всі необхідні інтерфейси для камер, дисплеїв, сенсорів та периферії.
- Роз’єми та монтажні отвори сумісні зі стандартними кріпленнями дронів.
- Підтримує високопродуктивні та автономні рішення з стабільним живленням.
- Можливість розширення через M.2 слот для Hailo або NVMe модулів.
Технічні характеристики:
- Роз'єм CM5 / CM4: Підтримка Raspberry Compute Module 5 та 4
- Мережа: Ethernet 10/100/1000 Gb, JST-конектор, трансформатор на борту
- Роз'єм: Micro HDMI для дисплея, 2 x CSI для камер
- USB: 2 x USB 2.0 Host (Type-C та JST/паяння), 1 x USB Type-C Device для прошивки CM
- Протокол інтерфейсу MIPI: CSI для камер
- Відео: Micro HDMI для підключення дисплея
- Тримач батареї RTC: Не передбачений
- Зберігання: eMMC до 128 ГБ (CM5), до 32 ГБ (CM4)
- Роз'єм вентилятора: Не передбачений
- Інтерфейс доступу NVMe: M.2 Key M слот (2242) для Hailo або NVMe модулів
- Споживана потужність: 9–36 V DC (JST/паяння), опційно 5 V
Підключення до Compute Module 5.
Повна сумісність із Raspberry Compute Module 5 для швидкої інтеграції.
Підключення модуля Hailo.
Демонстрація способу інтеграції на фото для швидкого апаратного прискорення AI.
Верхній і нижній набір роз’ємів.
Розширена панель інтерфейсів для камер, сенсорів, GPIO та периферії, що відкриває максимальну гнучкість підключення та професійну інтеграцію у будь-яку систему.
Габаритні розміри: 62 мм x 55 мм
Вага: 0,02 кг
Комплект поставки:
- Несуча плата Kray Pi 5 - 1 шт.
- Комплект кабелів для підключення - 1 шт.
- Інструкція з експлуатації (електронна)
