В комлпект модуль Raspberry Pi Compute Module 4 не входить

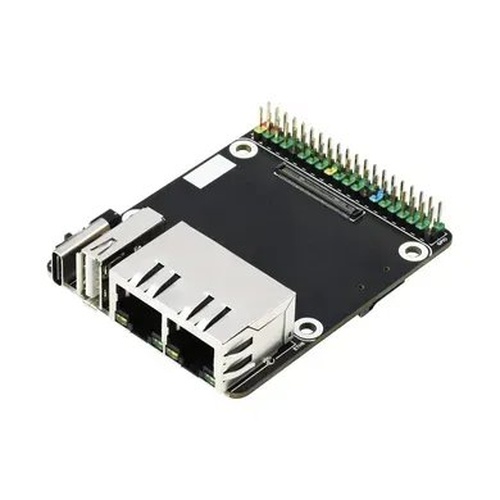

Raspberry Pi Compute Module 4 Mini Dual Gigabit Ethernet Base Board (22360) – це базова плата, спеціально створена для проектів на базі Raspberry Pi CM4, а також для її інтеграції в кінцеві продукти з особливими функціональними вимогами. Основною особливістю даної моделі є наявність двох портів Gigabit Ethernet.
Основні особливости:
- Роз'єм CM4 підходить для всіх варіантів Compute Module 4
- Подвійний роз'єм Dual Gigabit Ethernet RJ45
- USB Порт USB 2.0
- Роз’єм Raspberry Pi 40PIN GPIO
- Роз’єм для карти пам’яті Micro SD для варіантів Compute Module 4 Lite (без eMMC)
- 4-провідний порт SH1.0 для вентилятора охолодження (напруга 5В), що дозволяє регулювати та вимірювати швидкість його обертання
- Вхід живлення 5В, інтерфейс Type-C
- Габаритні розміри: 55,0 × 68,0 мм
Інтерфейси плати:
Елементи плати:
1. Роз’єм 40PIN GPIO для підключення різних плат розширення
2. Гніздо CM4 підходить для всіх варіантів Compute Module 4
3. Подвійний порт Gigabit Ethernet RJ45
- Два порти RJ45 Gigabit Ethernet, сумісні з 10/100/1000M
- ETHERNET 0: оригінальний мережевий порт CM4
- ETHERNET 1: розширений мережевий порт PCIe
4. Порт USB 2.0 типу A для підключення різних пристроїв USB
5. Роз'єм FAN для підключення вентилятора охолодження з функцією регулювання та вимірювання швидкісті
6. Кнопка скидання
7. Перемикач завантаження
- УВІМКНЕНО: CM4 завантажуватиметься з інтерфейсу USB-C
- ВИМК.: CM4 завантажуватиметься з картки eMMC або Micro SD
8. Джерело живлення порт Type-C 5 В/2,5 А або використовується для програмування eMMC
9. Гніздо для карти Micro SD для підключення карти Micro SD із попередньо записаним зображенням (ЛИШЕ для Lite версії)
10. Gigabit NIC чіп RTL8111H
11. Індикатор
- PWR: вказує на стан живлення Raspberry Pi
- SYS: вказує на робочий статус Raspberry Pi
12. Перемикач SYSTEM
- EEPROM_WP: запобігання перезапису EEPROM
- WiFi_DIS: WiFi вимкнено, лише для версії CM4 з антеною
- BT_DIS: Bluetooth вимкнено, тільки для версії CM4 з антеною
Габаритні розміри: 55мм х 68мм
Інформація для розробників (Wiki):
До комплекту поставки входять:
- Плата CM4-DUAL-ETH-MINI x1
1.
Вага: 0.033 кг
