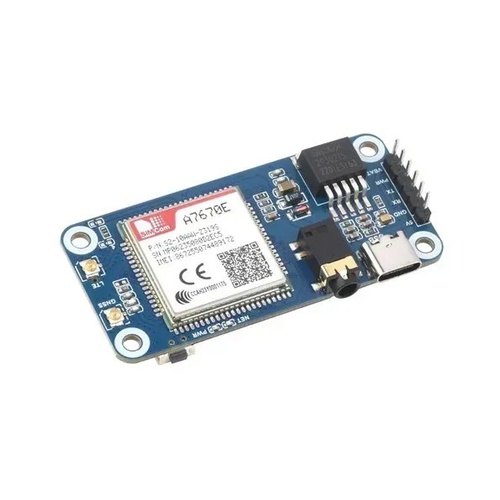

Плата розширення A7670E Cat-1/GNSS HAT – це розширювальний модуль, призначений для використання з Raspberry Pi. Він базується на модулі A7670E і надає підтримку LTE Cat-1 / 2G для забезпечення зв'язку через мережі мобільного зв'язку, а також GNSS (глобальна навігаційна система) для позиціонування та навігації. Це потужний і зручний інструмент для розробників, що дозволяє легко і швидко інтегрувати можливості мобільного зв'язку та навігації в ваші проекти на основі Raspberry Pi.
Основні особливості:
-
Модуль забезпечує підтримку LTE Cat-1 і 2G мереж для передачі даних через мобільний зв'язок на швидкості до 10Mbps (завантаження даних) та 5Mbps (відправка даних). Це дозволяє забезпечити швидку та надійну комунікацію навіть у віддалених або поганих умовах прийому сигналу.
-
Модуль також оснащений глобальною навігаційною системою (GNSS), яка включає в себе GPS, GLONASS та інші супутникові системи для точного позиціонування та навігації.
-
Ця плата розроблена спеціально для використання з Raspberry Pi, що є опцією для розширення можливостей цього одноплатного комп'ютера.
-
Модуль має простий механізм підключення до Raspberry Pi за допомогою Pi 40PIN GPIO роз'єму, що дозволяє швидко і легко встановити його без необхідності спеціальних інструментів або навичок, підтримує плати серії Raspberry Pi.
-
Ця плата ідеально підходить для розробки проектів IoT, які вимагають зв'язку через мобільні мережі, таких як віддалені моніторингові системи, системи відслідковування, моніторингу транспорту та багато іншого.
-
Підтримує протоколи, включаючи TCP/IP, HTTP(s), MQTT(s), FTP(s) і SSL
-
Підтримує комутований доступ, телефонний дзвінок, SMS
-
Підтримує позиціонування базової станції LBS, він може отримати інформацію про приблизне місцезнаходження через мобільну мережу
-
Підтримує позиціонування GPS, BeiDou, ГЛОНАСС
-
Має функцію TTS (синтез мовлення), тексти китайською/англійською мовами можна перетворювати на вимовлені слова
-
Має вбудований інтерфейс USB для тестування AT-команд, мережевого зв'язку тощо
-
Має вбудований аудіороз'єм для запису звуку, здійснення телефонних дзвінків, прослуховування результуючої мови TTS тощо.
-
Має розривні контакти керування, які зазвичай використовуються на модулі A7670E, спрощують підключення до головних плат, таких як Arduino/STM32
-
Має слот для SIM-карти, підтримує SIM-карту 1,8 В/3 В
-
Має 2 світлодіодні індикатори, що дозволяють легко контролювати робочий стан
-
Поставляється з ресурсами для розробки та посібником (приклади для Raspberry Pi/Jetson Nano/Arduino/STM32)
Технічні характеристики:
ДІАПАЗОН ЧАСТОТ
- LTE: Cat-1 LTE-FDD: B1, B3, B5, B7, B8, B20
- 2G: GSM/GPRS/EDGE: 900/1800 МГц
- GNSS: GPS, BeiDou, ГЛОНАСС
SMS ТА АУДІО
- Підтримувані типи SMS: MT, MO, CB, Text, PDU
- Зберігання: USIM-карта (CB не вдалося зберегти на SIM-карті)
- Аудіофункція Стандартний аудіороз'єм 3,5 мм для аудіовходу/виходу
ІНШЕ
- Джерело живлення: 5 В (через USB-порт або 5-вольтовий роз’єм), 3,7 ~ 4,2 В (через роз’єм VBAT, підтримує живлення від літій-іонного акумулятора 3,7 В)
- Робоча напруга: 3,3В
- Розміри: 65 × 30,5 мм
Сумісний із платами серії Raspberry Pi
Комутований доступ у Windows/Linux
LTE Cat-1: до 5 Мбіт/с (вихідна лінія) / до 10 Мбіт/с (низхідна лінія)
EDGE: до 236,8 Кбіт/с (вихідна / низхідна)
GPRS: до 85,6 Кбіт/с (вихідна / низхідна)
Хмарний зв'язок
Підтримує протоколи зв'язку, включаючи TCP/IP, HTTP(S), MQTT(S), FTP(S) і SSL
Підтримка телефонних дзвінків і SMS
Здійснення телефонних дзвінків або надсилання SMS за допомогою AT-команд із вбудованим аудіороз’ємом
Розпіновка:
Приклад застосування
Надає кілька мережевих демонстрацій із Waveshare.Cloud, використовуючи легкий протокол MQTT для досягнення служби візуалізації даних
Підтримка Waveshare.Cloud
Надає підручник і демонстрацію для швидкого запуску інтелектуальних рішень IoT із широкоекранним дисплеєм візуалізації даних для різноманітних сценаріїв застосування
Розумні садові рішення:
A7670E Cat-1/GNSS HAT може повідомляти різні дані датчиків саду через MQTT для дистанційного керування УВІМКНЕННЯМ/ВИМКНЕННЯМ пристрою, зрошенням, внесенням добрив тощо.
Хмарний моніторинг продуктивності сервера:
A7670E Cat-1/GNSS HAT може повідомляти різні параметри продуктивності сервера Raspberry Pi через MQTT і контролювати стан роботи в режимі реального часу через хмарну платформу.
IoT GPS мобільне позиціонування:
A7670E Cat-1/GNSS HAT може регулярно повідомляти дані модуля позиціонування GPS через MQTT для реалізації мобільного виявлення, позиціонування тварин або пристроїв і відстеження тощо.
Габаритні розміри: 30,5 мм х 65 мм
WIKI:
Вага: 0.116 кг
Комплект поставки:
- A7670E Cat-1/GNSS HAT x1
- Кабель USB-A – USB-C x1
- FPC антена x1
- GPS антена x1
- Пакет гвинтів х1 шт
