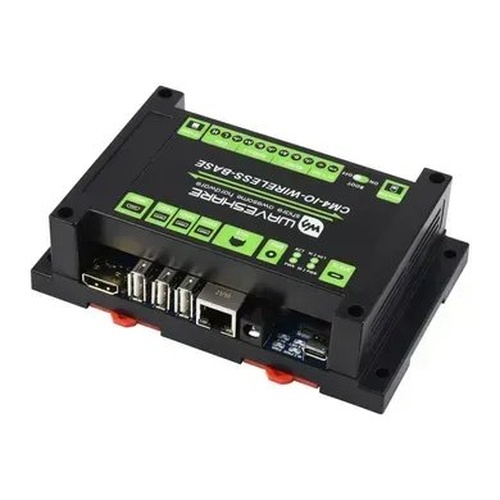

Raspberry Pi Compute Module 4 Industrial IoT Module (21109) – промисловий модуль розширення на базі Raspberry Pi CM4, який має спільні інтерфейси, такі як Gigabit Ethernet, HDMI, USB та GPIO, дозволяє підключати додаткові модулі бездротового зв'язку 4G/5G/LoRa через M.2 або Mini-PCIe. роз'єм. Існують також промислові інтерфейси/ресурси, включаючи RS485, CAN та RTC. У поєднанні з корпусом, розрахованим для монтажу на промисловій DIN-рейці цей модуль є ідеальним вибором для створення шлюзу IoT, маршрутизатора 4G/5G, збору даних IoT або навіть пристрої ПЛК у промисловій системі автоматичного управління та багато іншого.
У комплекті даної моделі йдуть: Модуль 4G SIM7600G-H-PCIE, Антенна для друкованої плати Роз'єм IPEX, адаптер живлення 12В 2А
Варіант застосування:
Підключення до обчислювального модуля Raspberry Pi CM4
Стандартний роз'єм CM4 та частковий роз'єм Raspberry Pi GPIO
Підходить для обчислювального модуля 4 Lite/модуля серії EMMC
Підтримка бездротових модулів 4G/5G/LoRa
Вбудований слот M.2, що поставляється з адаптером Mini-PCIe,
Сумісність із бездротовими модулями 4G/5G/LoRa з інтерфейсом M.2 або Mini-PCIe
Для увімкнення стільникової мережі 5G/4G/3G/2G або функції шлюзу LoRa потрібен додатковий комунікаційний модуль. Рекомендується використовувати: SIM7600G-H-M.2, SIM8202G-M2, SIM8200EA-M2, SIM7600G-H-PCIE, SX1302 868M LoRaWAN Gateway
Інтерфейси
Конструкцією передбачено зарезервоване місце для системи відведення тепла. Радіатор та охолоджувальний вентилятор у комплект поставки НЕ включені.
Захисний корпус з АБС-пластику підтримує можливість закріпити модуль на DIN рейку, що забезпечує простоту при установці і безпечнішу експлуатацію.
Елементи плати:
- CM4 socket – Роз'єм СМ4 підходить для всіх варіантів Compute Module 4
- Роз'єм HDMI підтримує виведення 4K 30 кадрів в секунду
- Порти USB 2.0 3x USB 2.0, для підключення різних USB-пристроїв
- RJ45 Гігабітний Ethernet (10/100/1000M сумісний)
- DC power supply - роз'єм живлення 7 ~ 36 В постійного струму
- Індикатор стану СМ4
PWR: індикатор живлення Raspberry Pi
ACT: індикатор робочого стану Raspberry Pi - Індикатор стану модуля 4G/5G
M.2 PWR: індикатор увімкнення модуля
M.2 NET: індикатор робочого стану модуля - PWR & USB – джерело живлення 5 В постійного струму або порт USB для програмування
- Роз'єм M.2 B KEY підтримує модулі 4G/5G або інші комунікаційні модулі, що використовують USB-канал
- Слот для картки Nano-SIM підтримує стандартну карту Nano-SIM для зв'язку 5G/4G/3G/2G
- Вибір завантаження
ON: CM4 завантажуватиметься з інтерфейсу USB-C.
OFF: CM4 завантажуватиметься з картки eMMC або Micro SD. - Клеми живлення постійним струмом (7 ~ 36 В постійного струму на вході)
- Подвійна неізольована шина RS485. 2x RS485, з блискавкозахистом 600 Вт, захистом від перенапруги та захистом від електростатичного розряду 15 кВ (зарезервовано 120 Ом, додаткова перемичка балансувального резистора)
- Неізольована шина CAN. Захист від електростатичного розряду та захист від перехідних стрибків напруги (зарезервована перемичка балансувального резистора 120R)
- Слот для підключення карти Micro SD з попередньо записаним зображенням (ТІЛЬКИ варіант Lite)
- Роз'єм для підключення охолоджуючого вентилятора, дозволяє регулювати та вимірювати швидкість
- САМ - Порт камери MIPI CSI, 15-контактний, крок 1 мм
- Тримач батареї годинника реального часу (підтримує батареї тапорозміру CR1220)
- M.2 VCC – для вибору джерела живлення 3,3 В або 4,2 В
- Конфігурація переривання RTC
PI-RUN: CM4 перезавантажиться при перериванні RTC
GL-EN: Відключення CM4 при перериванні RTC
D17: контакт D17 спрацьовує при перериванні RTC (за замовчуванням) - Вибір IO-VREF. Встановіть логічний рівень введення-виводу CM4 на 3,3 (за замовчуванням) або 1,8 В.
- Вибір джерела живлення ВЕНТИЛЯТОРА (виберіть 12 В (за замовчуванням) або 5 В для приводу вентилятора).
- Конфігурація системних функцій
BT_DIS: Bluetooth вимкнено, ТІЛЬКИ для CM4 з варіантом антени
WiFi_DIS: WiFi вимкнено, ТІЛЬКИ для CM4 з варіантом антени
WP_DIS: перемикач режиму завантаження, використовується ТІЛЬКИ, якщо НЕ завантажується з eMMC або SD-карти - Вибір шини RTC/FAN I2C
SDA0/SCL0: I2C-10 використовується спільно з CSI/DSI (за замовчуванням)
GPIO3/2: I2C-1 використовується разом із заголовком GPIO - Частковий роз'єм GPIO включає 1x I2C, 2x контакти GPIO та джерело живлення
Габаритні розміри: 145мм х 40мм х 90мм
Інформація для розробників(Wiki):
В комплекті поставки:
- CM4-IO-WIRELESS-BASE x1
- Адаптер PCIe-4G/LoRa x1
- Викрутка x1
- Пакет гвинтів x1
- Модуль 4G SIM7600G-H-PCIE, Антенна для друкованої плати Роз'єм IPEX, адаптер живлення 12В 2А
Вага: 0.348 kg
