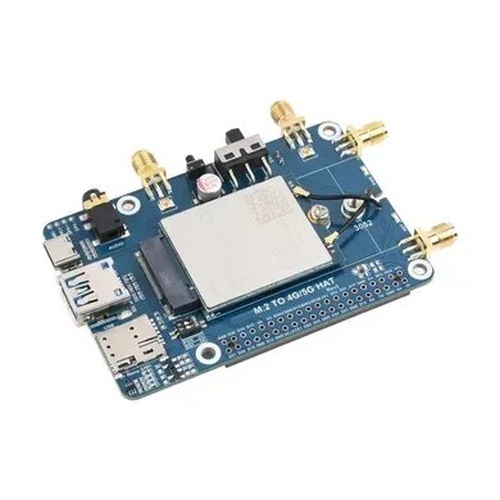

Плата розширення Raspberry Pi LTE Cat 6 HAT (24387) дозволяє підключати Raspberry Pi до мережі мобільного зв'язку через LTE-A (Long-Term Evolution-Advanced). Це забезпечує швидкий та стабільний доступ до Інтернету, що дозволяє використовувати Raspberry Pi у різних застосунках, де є необхідність в забезпеченні з'єднання з Інтернетом у віддалених місцях або там, де немає доступу до провідного Інтернету.
Raspberry Pi LTE Cat 6 Communication HAT підтримує LTE-A Global Multi-band, що дозволяє використовувати її в різних країнах і регіонах. Також пристрій має GNSS-позиціонування, що дозволяє визначати місцезнаходження пристрою з високою точністю. Модуль також підтримує різні стандарти мереж, такі як FDD-LTE, TDD-LTE, DC-HSPA+, HSPA+, HSDPA, HSUPA та WCDMA.
EM060K-GL LTE Cat-6 HAT інтегрує зв’язок LTE-A Cat 6 і позиціонування GNSS, швидкість до 300 Мбіт/с у низхідній лінії зв’язку та 50 Мбіт/с у висхідній лінії зв’язку, охоплюючи майже всі основні оператори по всьому світу. Його можна підключити до ПК, Raspberry Pi або Jetson Nano тощо, щоб легко ввімкнути високошвидкісну мережу LTE-A, підтримує зв’язок на хмарній платформі, надсилання SMS, глобальне позиціонування GNSS тощо.
Ця плата легко встановлюється на Raspberry Pi та працює з операційною системою Raspbian. Вона має низьке споживання енергії, що дозволяє використовувати її в пристроях, що працюють від батарей або акумуляторів.
Raspberry Pi LTE Cat 6 Communication HAT може бути використана у різних застосунках, таких як системи моніторингу, IoT-проекти, автоматизовані системи, мережі передачі даних та багато інших.
Основні особливості:
- Інтегроване високоточне GNSS позиціонування з кількома системами: GPS, GLONASS, BDS, Galileo
- Інтегрує розширені мережеві протоколи з підтримкою кількох драйверів і програмного забезпечення, сумісність з різними системами, включаючи Windows / Linux / Android
- Має порт USB 3.1 (сумісний з USB 2.0) для підключення до ПК, Raspberry Pi або Jetson Nano для забезпечення високошвидкісної мережі LTE-A
- Оснащена стандартним слотом M.2 B KEY, сумісним із модулями M.2 серії QUECTEL і SIMCOM 4G/5G
- Має вбудовані контакти керування PWR і RST, що увімкнені за допомогою DIP-перемикача, для підключення зовнішніх портів вводу-виводу для ввімкнення/вимкнення та скидання живлення модуля керування
- Має вбудований роз'єм USB-C, активований за допомогою перемикача, для підключення автономного джерела живлення для модуля
- Має вимикач бортового живлення (кнопка скидання та світлодіодний індикатор) що дозволяє легко вмикати/виключати модуль і контролювати робочий стан
- На платі зарезервовано 4 роз’єми антени SMA до IPEX (легко встановити та змінити положення антени SMA)
- Інтегрована високоефективна схема джерела живлення, що підтримує вихідний струм до 3А
Технічні характеристики:
- LTE CAT 6
- Регіон / Постачальник: Global
- Розміри: 42,0 × 30,0 × 2,3 (мм)
- ТЕМПЕРАТУРНИЙ ДІАПАЗОН
- Робоча температура: -30 °C ~ +70 °C
- Температура розширення: -40 °C ~ +85 °C
- ДІАПАЗОН ЧАСТОТ
- LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29, B30, B32, B66, B71 (B29/ B32 підтримує лише RX і призначений лише для вторинної компонентної несучої)
- LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B46 (LAA), B48 (CBRS) (B46 підтримує лише RX і призначено лише для вторинної компонентної несучої)
- 2xCA: внутрішньосмуговий, міжсмуговий
- WCDMA: B1, B2, B3, B4, B5, B6, B8, B19
- GNSS: GPS/ГЛОНАСС/BDS/Galileo
- ШВИДКІСТЬ ПЕРЕДАВАННЯ ДАНИХ
- LTE-FDD: 300 Мбіт/с (DL) / 50 Мбіт/с (UL)
- DC-HSPA+: 42 Мбіт/с (DL) / 5,76 Мбіт/с (UL)
- WCDMA: 384 Кбіт/с (DL) / 384 Кбіт/с (UL)
Розроблено для додатків IoT/M2M, підтримує кілька мережевих стандартів, таких як LTE-A та UMTS/HSPA(+). Охоплює майже всіх основних операторів по всьому світу
Підтримує Windows 7/8/10/11, Ubuntu, Raspberry Pi OS, OpenWRT... Достатньо підключити його до USB-порту, пройти просту конфігурацію, і високошвидкісне мережеве підключення LTE-A буде готове до використання
Приклади підключення
Для ПК з Windows або серії Jetson Nano використовуйте USB-кабель
Для Raspberry Pi 4B/3B+ або CM4-IO-BASE-A/B використовуйте спеціальний USB-адаптер
Сумісний із серією Raspberry Pi та Jetson Nano, дизайн, який можна стекувати для більшої кількості HAT
Слот M.2 B KEY сумісний із модулями серії EM06-E та EM060K-GL
- Регіон / Постачальник: Global
- Робоча температура: -30 °C ~ +70 °C
- Температура розширення: -40 °C ~ +85 °C
- Розміри: 42,0 × 30,0 × 2,3 (мм)
- Живлення: 3,135~4,4 В, типове 3,7 В
- Споживана потужність: 62 мкА при виключенні
- 2,71 мА в режимі глибокого сну, типовий
- 16,57 мА в режимі очікування
ДІАПАЗОН ЧАСТОТ
- LTE-FDD: B1, B2, B3, B4, B5, B7, B8, B12, B13, B14, B17, B18, B19, B20, B25, B26, B28, B29③, B30, B32③, B66, B71
- LTE-TDD: B34, B38, B39, B40, B41, B42, B43, B46③ (LAA), B48 (CBRS)
- 2xCA: внутрішньосмуговий, міжсмуговий
- WCDMA: B1, B2, B3, B4, B5, B6, B8, B19
- GNSS: GPS/ГЛОНАСС/BDS/Galileo
ШВИДКІСТЬ ДАНИХ
- LTE-FDD: 300 Мбіт/с (DL); 50 Мбіт/с (UL)
- LTE-TDD: 300 Мбіт/с (DL); 50 Мбіт/с (UL)
- DC-HSPA+: 42 Мбіт/с (DL); 5,76 Мбіт/с (UL)
- WCDMA: 384 Кбіт/с (DL); 384 Кбіт/с (UL)
Примітка:
① Японія та CMCC НЕ включені.
② Для EM06-E B32 використовується лише для прийому в LTE-FDD і лише для вторинної компонентної несучої в 2×CA.
③ Для EM060K-GL LTE-FDD B29/B32 і LTE-TDD B46 використовуються лише для прийому та лише для вторинної компонентної несучої.
Інтерфейси:
- Роз'єм Raspberry Pi GPIO для підключення до Raspberry Pi
- DIP-перемикачі вмикають контроль живлення та контакти скидання
- Слот M.2 Сумісний з більшістю модулів SIMCom і QUECTEL 4G/5G у форм-факторі M.2
- Слот для SIM-карти 1 - один із двох слотів для SIM-карти, дві карти в режимі очікування
- Порт USB3.1 - сумісний з USB 2.0 для підключення до різних хостів
- Порт USB Type-C - вхід 5 В 3 А, стабільне та гнучке джерело живлення
- Аудіороз'єм - серії SIM7600X/SIM8XXX підтримують функцію аудіо, але серії RM5XX/EM06XX тимчасово не підтримують цю функцію
- Роз'єм для антени підтримує чотири антени
- Кнопка скидання
- Перемикач живлення
- Переключити режим живлення:
- Якщо встановлено значення USB, модуль живиться через порт «5. USB3.1»
- Якщо встановлено значення EXT PWR, модуль живиться від зовнішнього джерела живлення через порт «6. USB Type-C» - Вентилятор охолодження - краще розсіювання тепла як для Raspberry Pi, так і для модуля HAT
- Індикатор - легко контролювати робочий стан модуля
- Вентилятор охолодження - краще розсіювання тепла як для Raspberry Pi, так і для модуля HAT
- Слот для SIM-карти 2 - перемикається за допомогою команди AT
- Перемикач налаштувань модуля
- Перемкніть A в положення ON для модулів 4G M.2 серії SIM7600X/A7906X/SIM7906X/SIM7912X;
- Перемкніть B у положення ON для модулів M.2 5G серії SIM8202X/SIM8200EA/SIM8262X;
- Увімкніть C для модулів M.2 серії RM50X/RM520N-GL/EM06X 5G/LTE-A - Інтерфейсні колодки USB 2.0
- Аудіочіп NAU8810X для модулів серій SIM7600X/SIM8XXX, модулів серій RM5XX і EM06XX тимчасово не підтримує цю функцію
- Роз'єм вентилятора - блок живлення вентилятора охолодження 5 В
Приклади застосування:
Бездротовий маршрутизатор LTE-A
У поєднанні з OpenWrt перетворює Raspberry Pi на бездротовий маршрутизатор LTE-A, забезпечуючи точку доступу Wi-Fi для смартфонів, щоб легко отримати доступ до мережі LTE-A.
Пряма трансляція LTE-A
Під час встановлення додаткової камери він може здійснювати пряму трансляцію на веб-сторінці чи платформі прямого ефіру через відеопотік ffmpeg.
Габаритні розміри: 85мм х 56,7мм
Wiki:
Комплект поставки:
- M.2 ДО 4G/5G HAT x1
- EM060K-GL x1
- Антена 2шт х1
- Адаптерний кабель IPEX 2шт x1
- 2*20PIN контактний роз’єм x1
- GNSS антена x1
- Подвійний кабель USB3.0 x1
- Адаптер USB3.0 x1
- Адаптер USB2.0 x1
- Захисний ковпачок SMA 2шт х1
- Пакет гвинтів х1 шт
Вага: 0.21 кг
