УВАГА! Даний товар сумісний з CM4 та CM5!

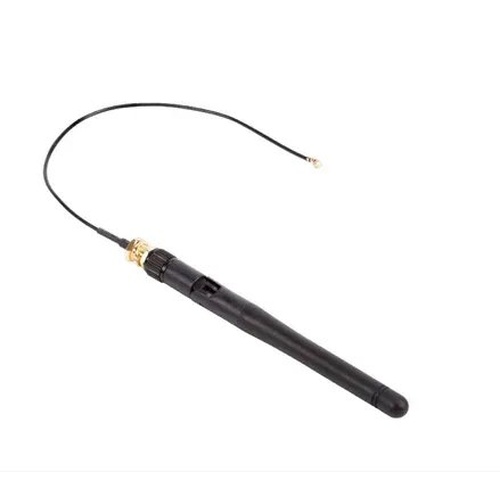

Raspberry Pi Compute Module 4 Antenna Kit (SC0480) — комплект антени для забезпечення функцій бездротового зв'язку комп'ютерного модуля Raspberry Pi Compute Module 4.
Комплект антени складається з випромінюючої частини антени в пластиковому ABS корпусі і з'єднувального кабелю.
Безпосередньо сам обчислювальний модуль в комплект поставки не входить!
Технічні характеристики:
- Діапазон частот: 2400-2500 / 5100-5800 МГц
- Смуга пропускання: 100-700 МГц
- КСХН: ≤ 2,0
- Посилення: 2 dBi
- Опір: 50 Ом
- Поляризація: Вертикальна
- Випромінювання: всеспрямоване
- Максимальна потужність: 10 Вт
- Розміри антени: 108 мм × 10 мм
- Діапазон робочих температур: -35 до +75 ° С
Порядок монтажу:
1. Приєднайте U.FL коннектор на кабелі антенного модуля до відповідного роз'єму на платі обчислювального модуля.
2. Одягніть ребристу шайбу на роз'єм і вставте в отвір на панелі.
3. Накрутите гайки і шайби згідно малюнка з зовнішнього боку, обтягніть гайку.
4. Накрутіть антену на виступаючу частину різьблення.
5. Поверніть антену до робочого стану (до 90 градусів)
Габаритні і приєднувальні розміри:
